Diverse Umbauten

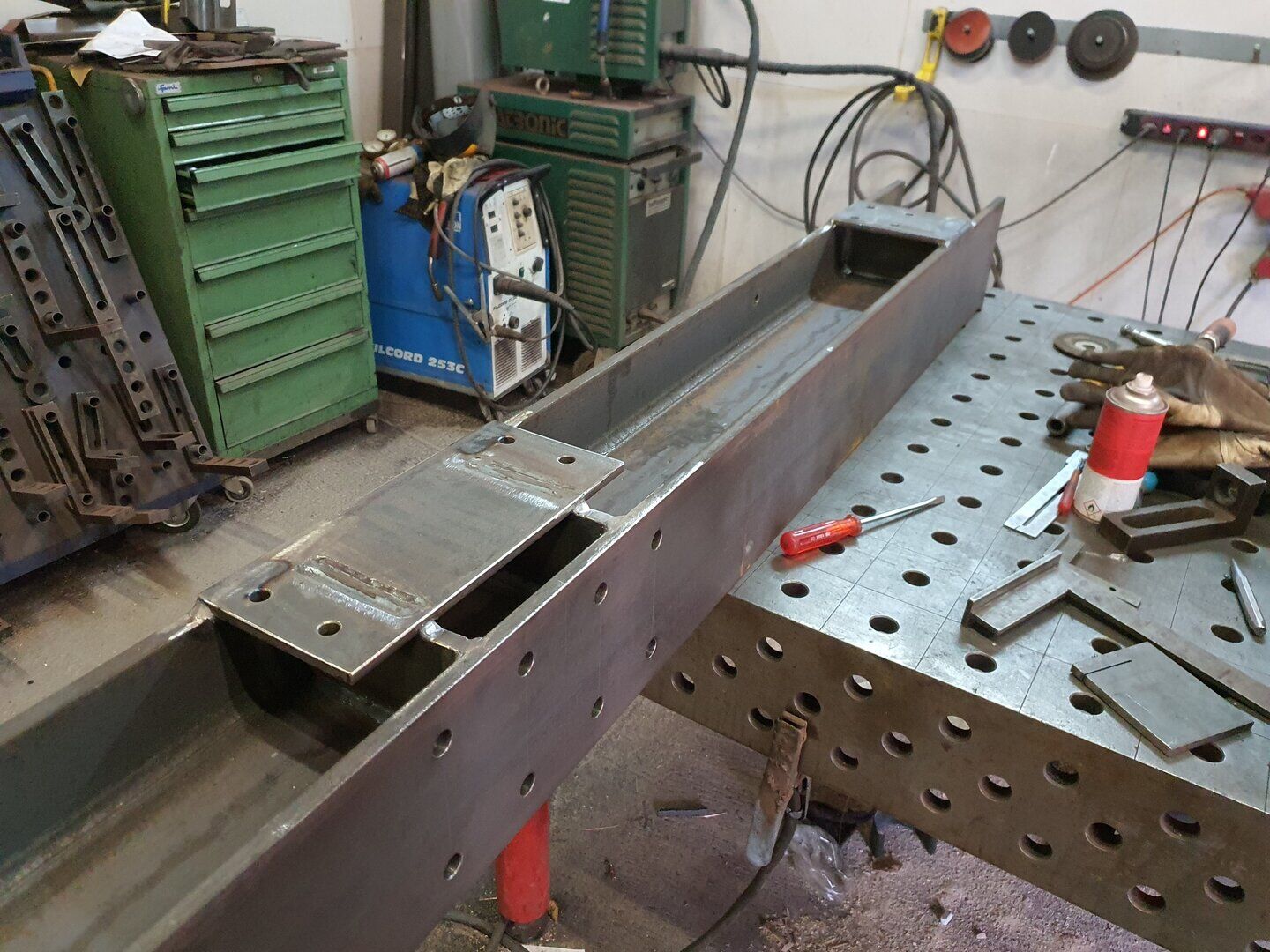

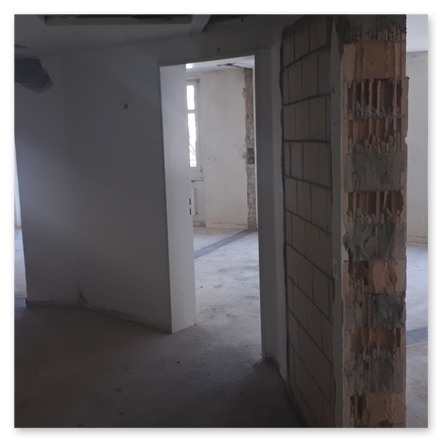

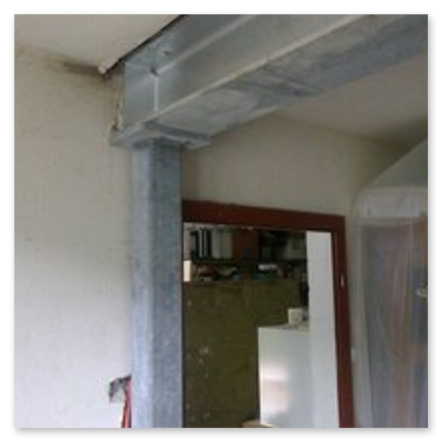

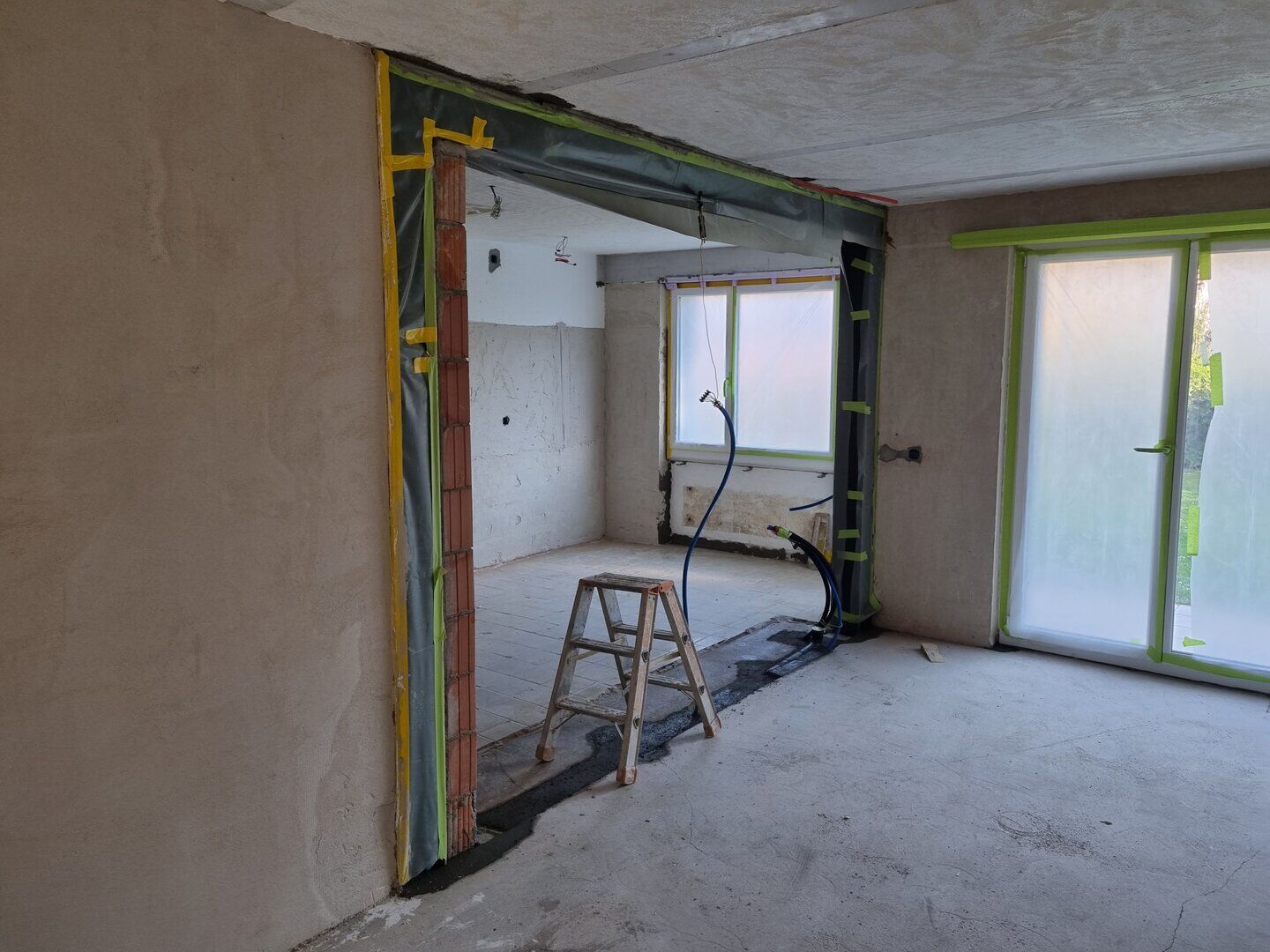

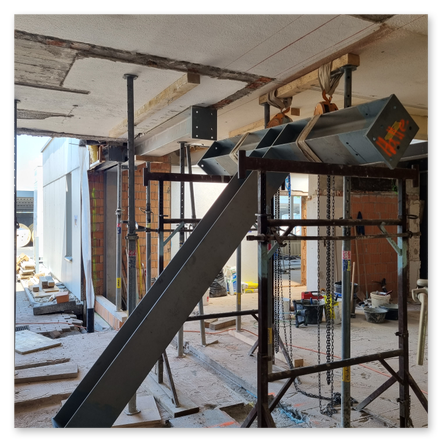

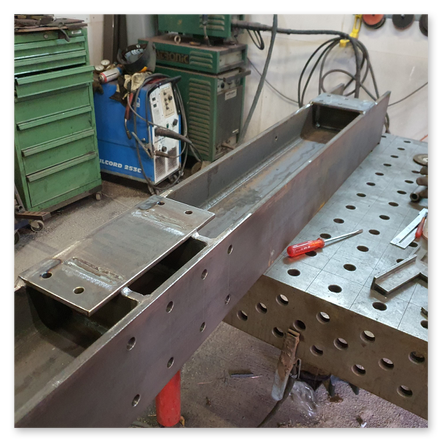

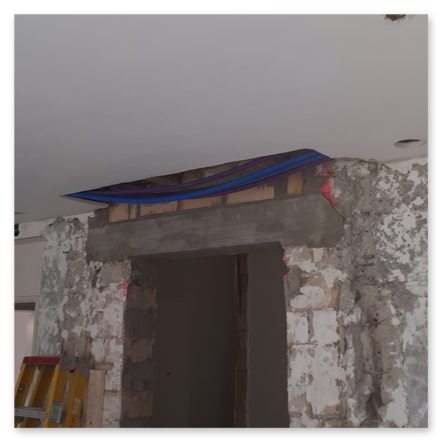

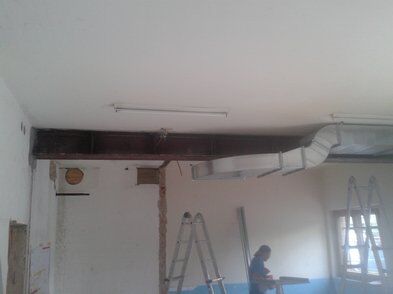

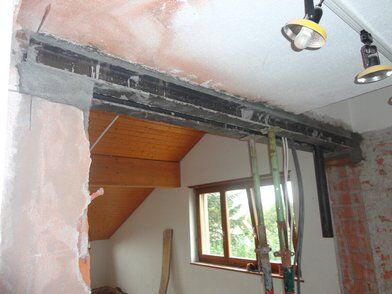

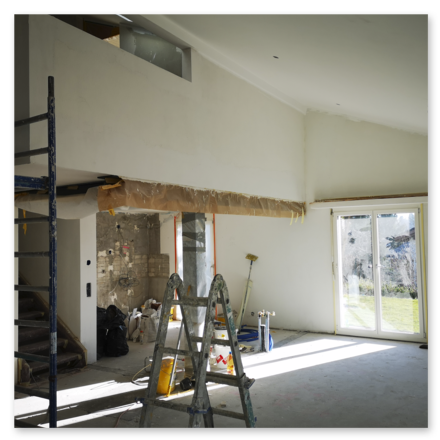

Foto 1, Bözberg: Die Zwischenwand der überdeckten Garage wurde abgebrochen. Um Höhe zu gewinnen wurden zwei Träger paralell eingebaut. Foto 2 und 3, Nürensdorf: Der Stahlträger in der Fertigung. Wo früher die Küche und das Wohnzimmer getrennt war, steht nun der Stahlträger mit einer biegesteifen Stütze. Foto 4, Turgi: Zwei Türen und eine Trennwand wurden durch die Stahlkonstruktion ersetzt. Foto 5, Windisch: Die Trennwand Küche zu Wohnzimmer wurde entfernt. Da hier der Erdbebenlastfall zu berücksichtigen war, wurde ein steifer Rahmen eingebaut. Foto 6, Würenlos: Ein seitlicher Anbau mit Fassadendurchbruch wurde erstellt. Zur Überbrückung wurde ein Stahlträger eingebaut.
Umbau der Bürogebäude Brugg Lifting in Birr

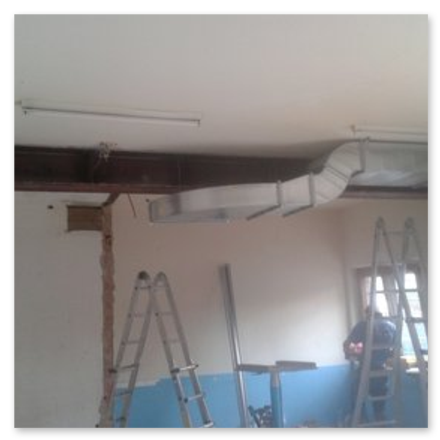

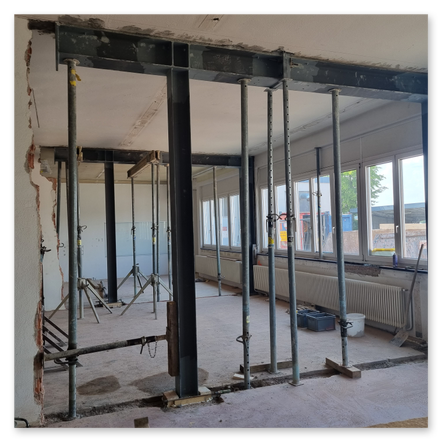

Die umzubauenden Büros im Erdgeschoss mit den darüberliegenden Bürocontainern. Diverse Wände wurden abgebrochen und neue Stahlträger eingebaut. Ein etappenweises Vorgehen war erforderlich.

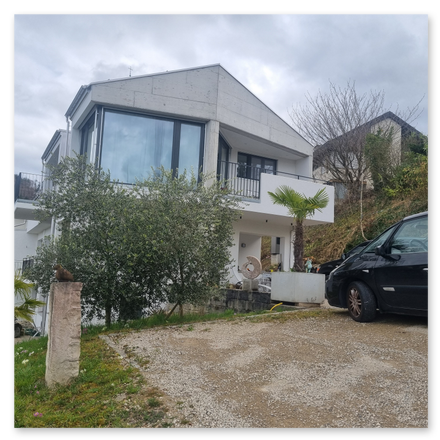

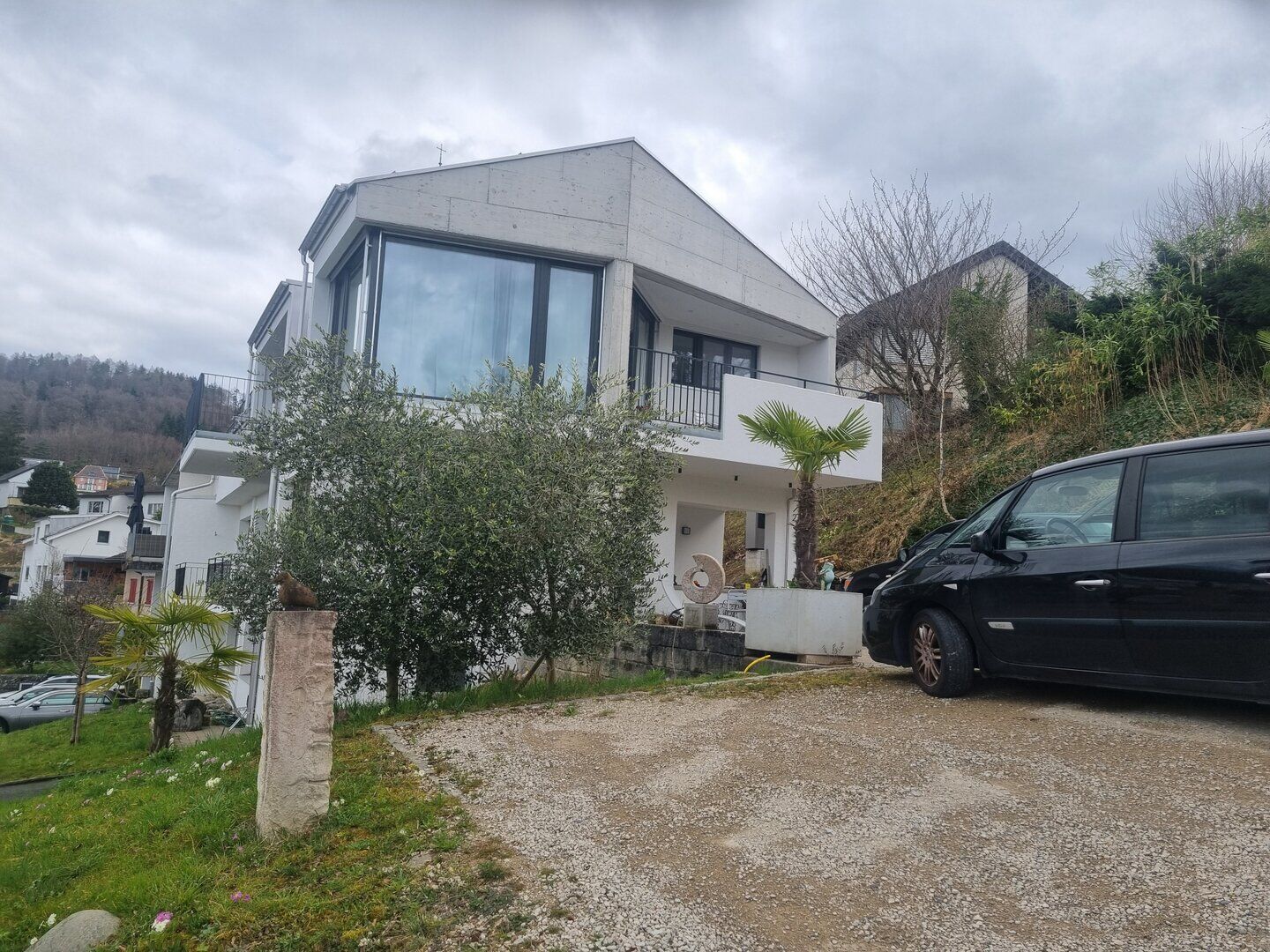

Neues Dachgeschoss in Gebenstorf

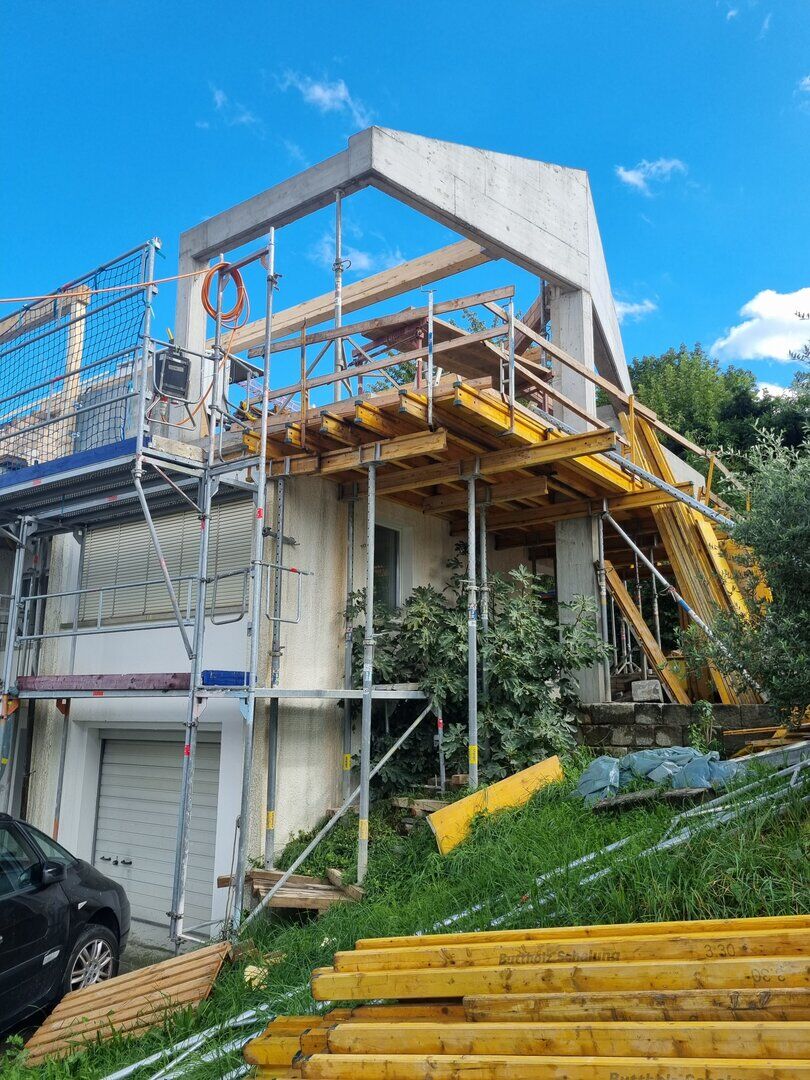

Das alte Dach wurde abgerissen. Da der Eigentümer im Haus bleiben wollte, aber die oberste Decke eine Hourdis Decke ist, wurde die neue darüberliegende Betondecke in zwei 10 cm dicken Schichten erstellt. Über der Deckenauskragung wurde in luftiger Höhe eine besondere Stahlbetonkonstruktion erstellt und der nach hinten laufende Stahlträger ist die Mittelpfette. Da das Eckfundament viel zusätzliche Last erhält, musste das verstärkt werden. Das neue Dachgeschoss nach dem Einbau der Fenster.

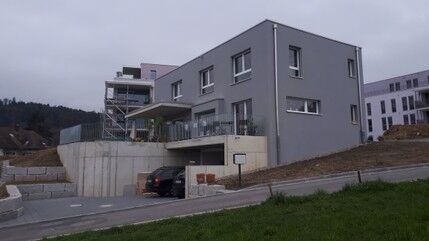

Neubau 5 EFH's in Baldingen

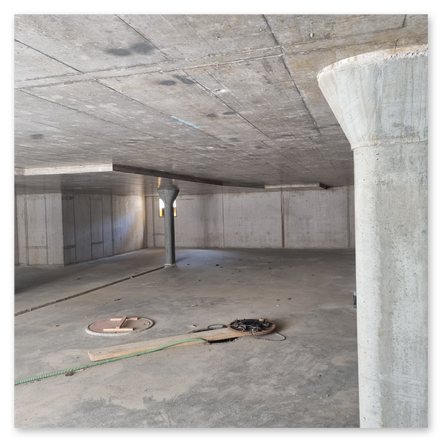

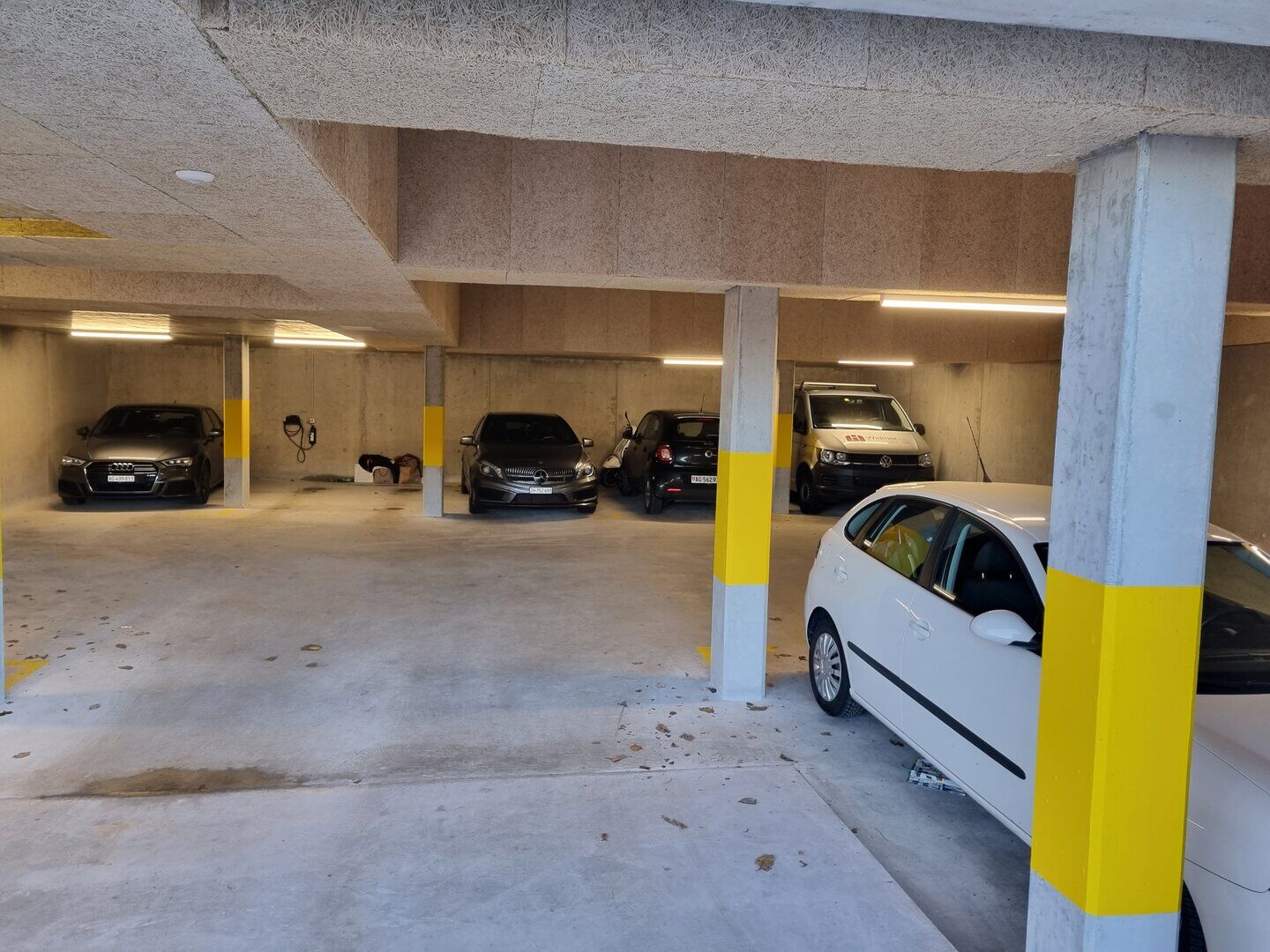

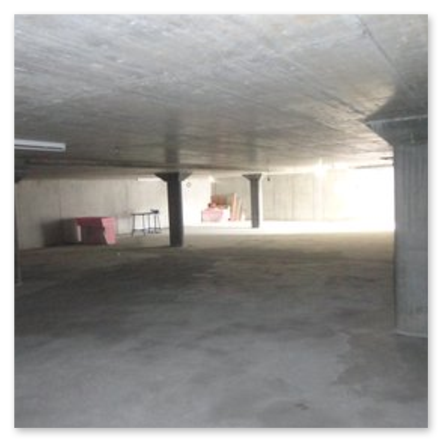

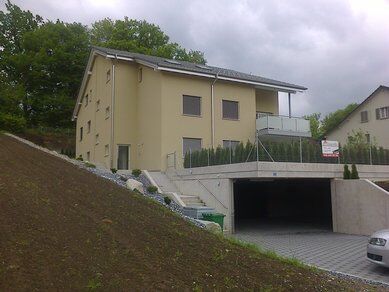

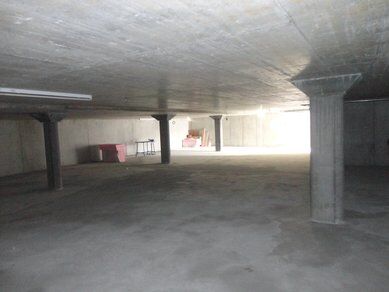

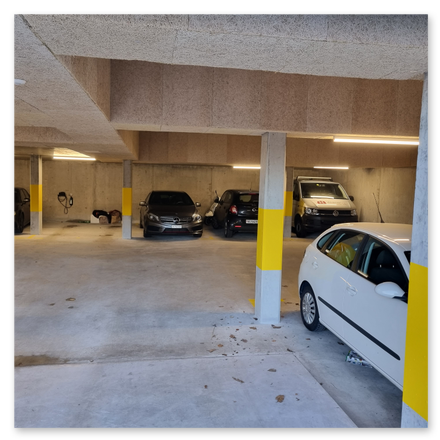

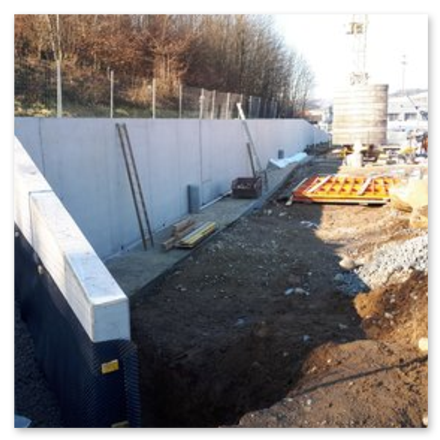

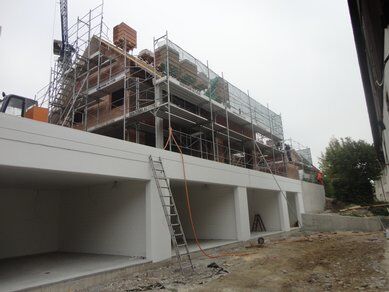

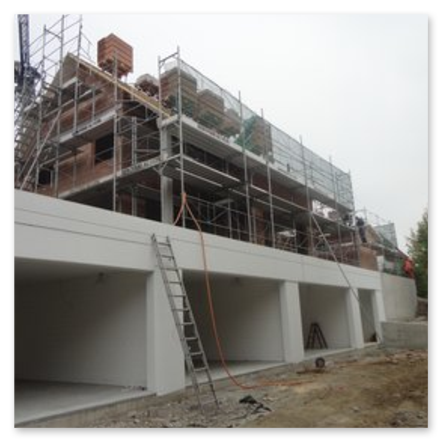

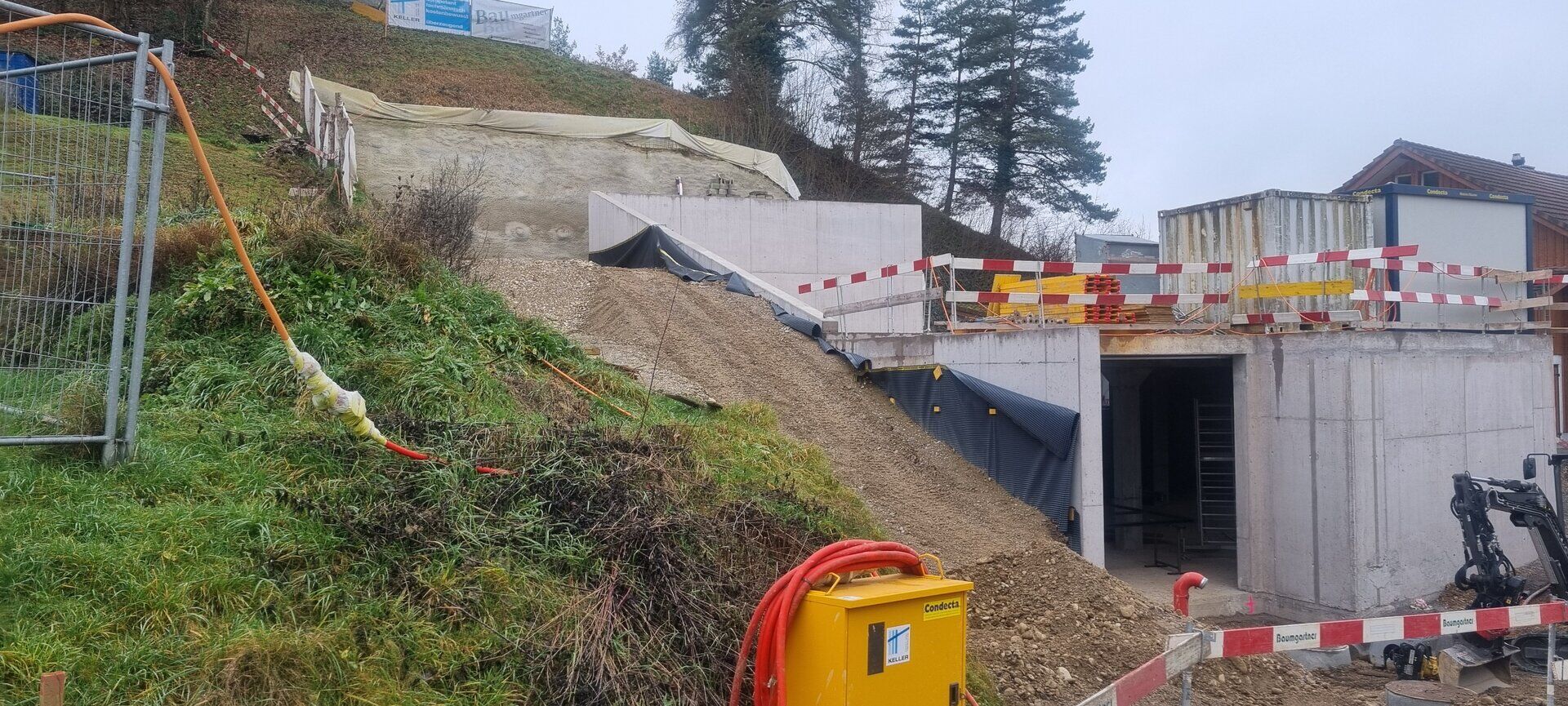

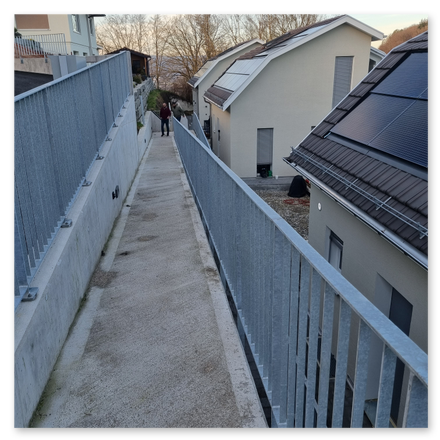

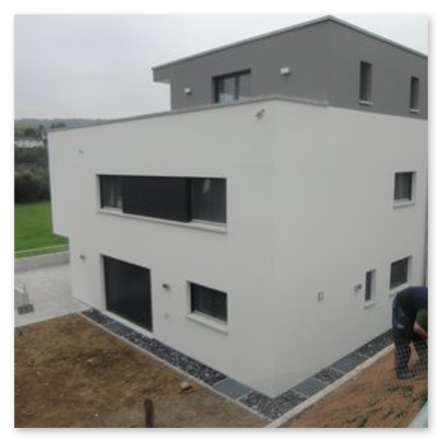

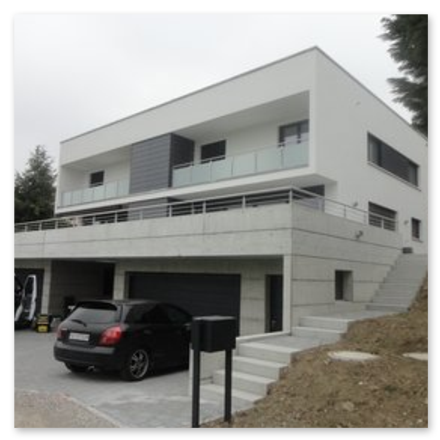

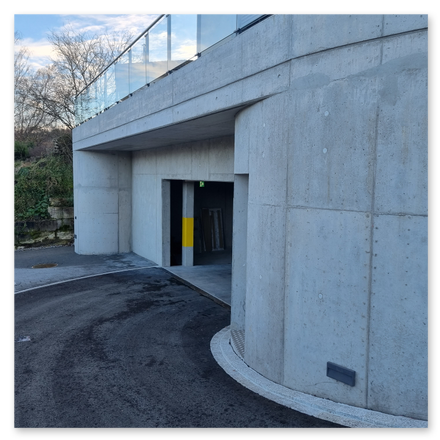

Ein Projekt mit vier untenliegenden Häusern, einer langen Stützmauer und einem obenliegenden Haus 5 mit Tiefgarage. Die Fotos: Das Haus 4 im fertigen Rohbau, die Tiefgarage vom oberen Haus 5, die Stützmauer mit Fussweg zum oberen Haus und links Haus 3, 4, ein Blick in die Tiefgarage, das obere Haus 5 im Rohbau.

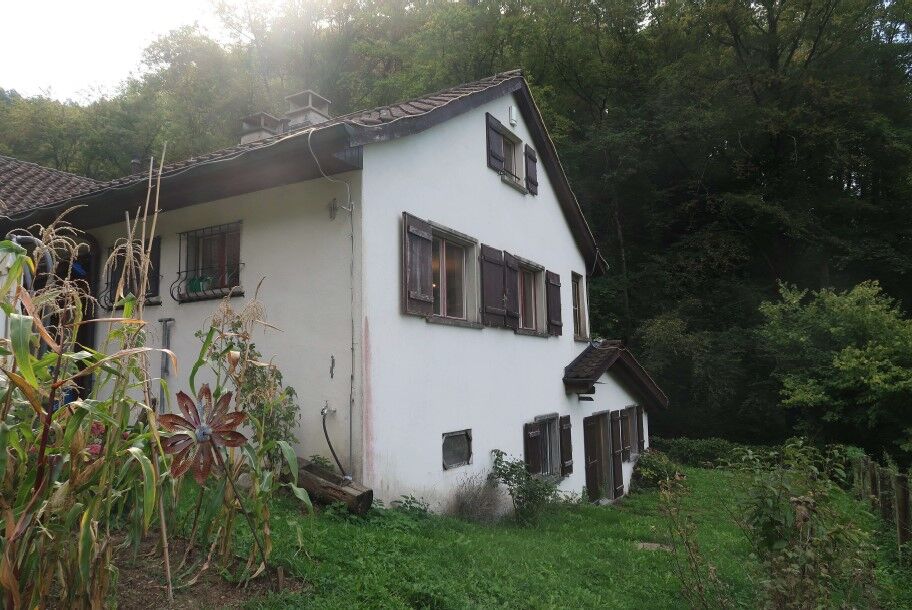

Umbau in Stallikon

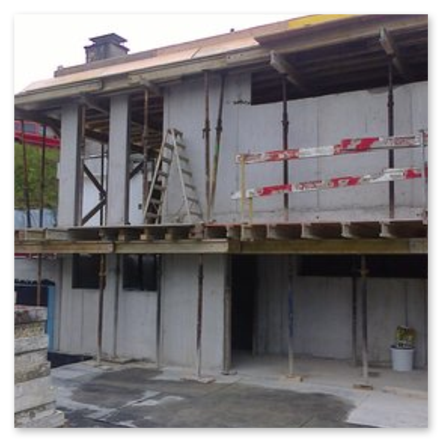

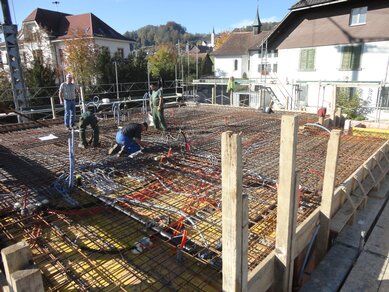

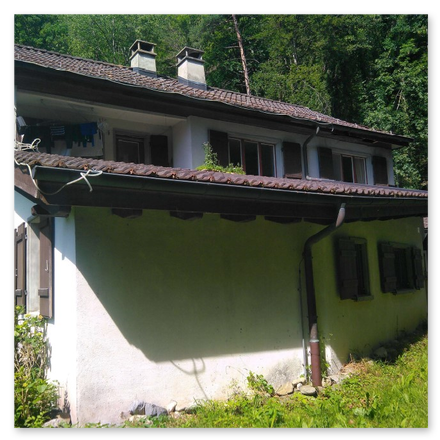

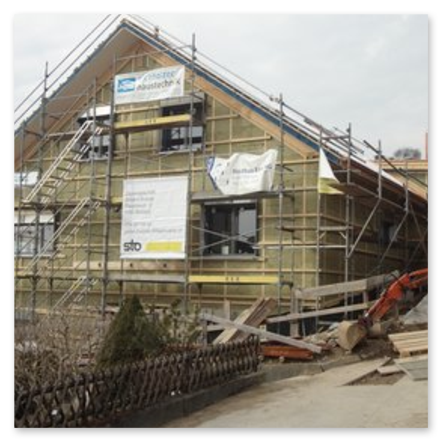

Das Haus wurde vollständig ausgekernt. Nur Teile des Daches blieben zur Stabilisierung der verbleibenden Mauerwerkswände noch eine Weile stehen. In Foto 3 und 4 sieht man die bewehrte Decke UG vor dem betonieren. Im weiteren wurde das neue Gebäude in Holzbau erstellt.
MFH in Wettingen

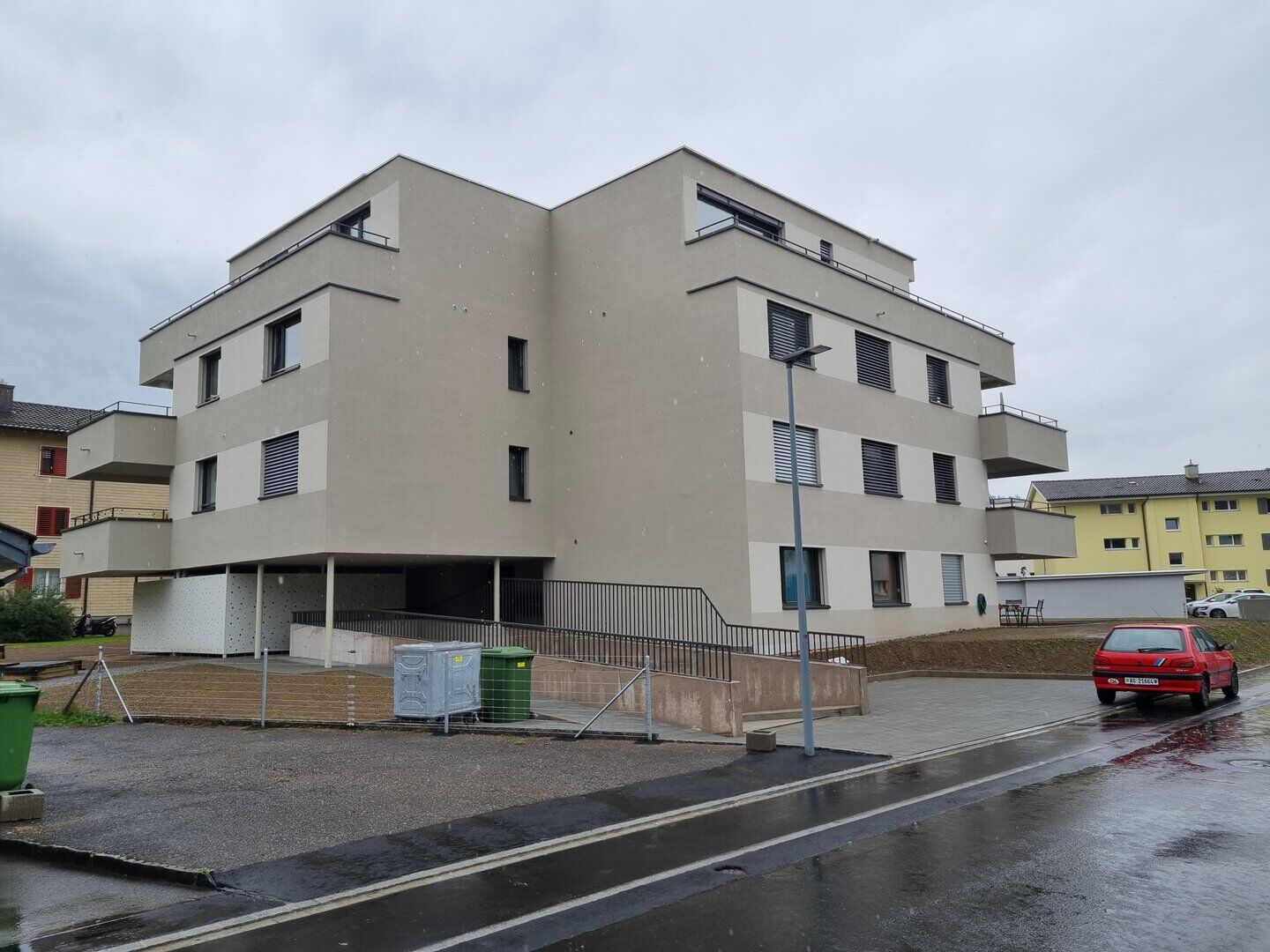

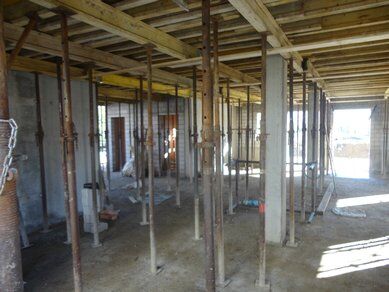

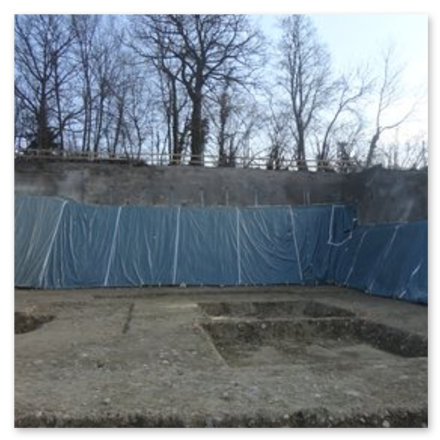

Der geböschte Aushub mit den Fundamentvertiefungen. Schalung der Decke UG. Das fertig erstellte Haus mit versetzten Fenstern. Auffallend sind die weit auskragenden Balkone, ohne Eckstütze.

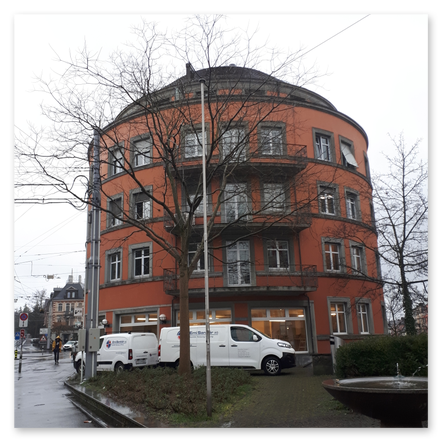

Umbau Geschäftshaus in Zürich

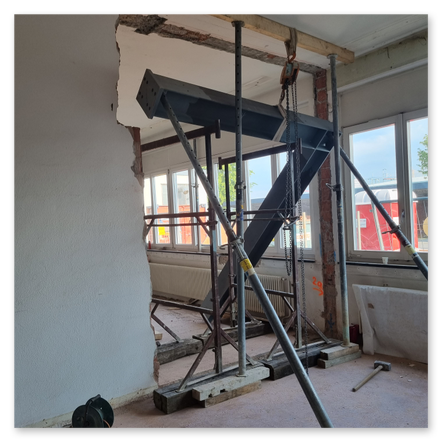

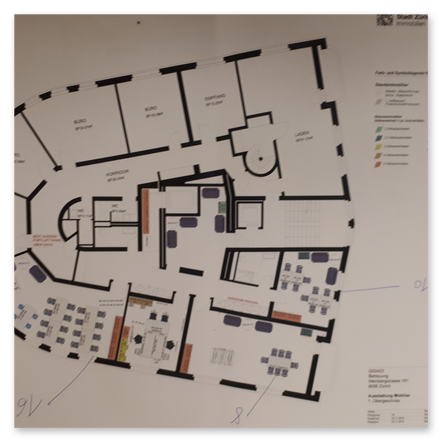

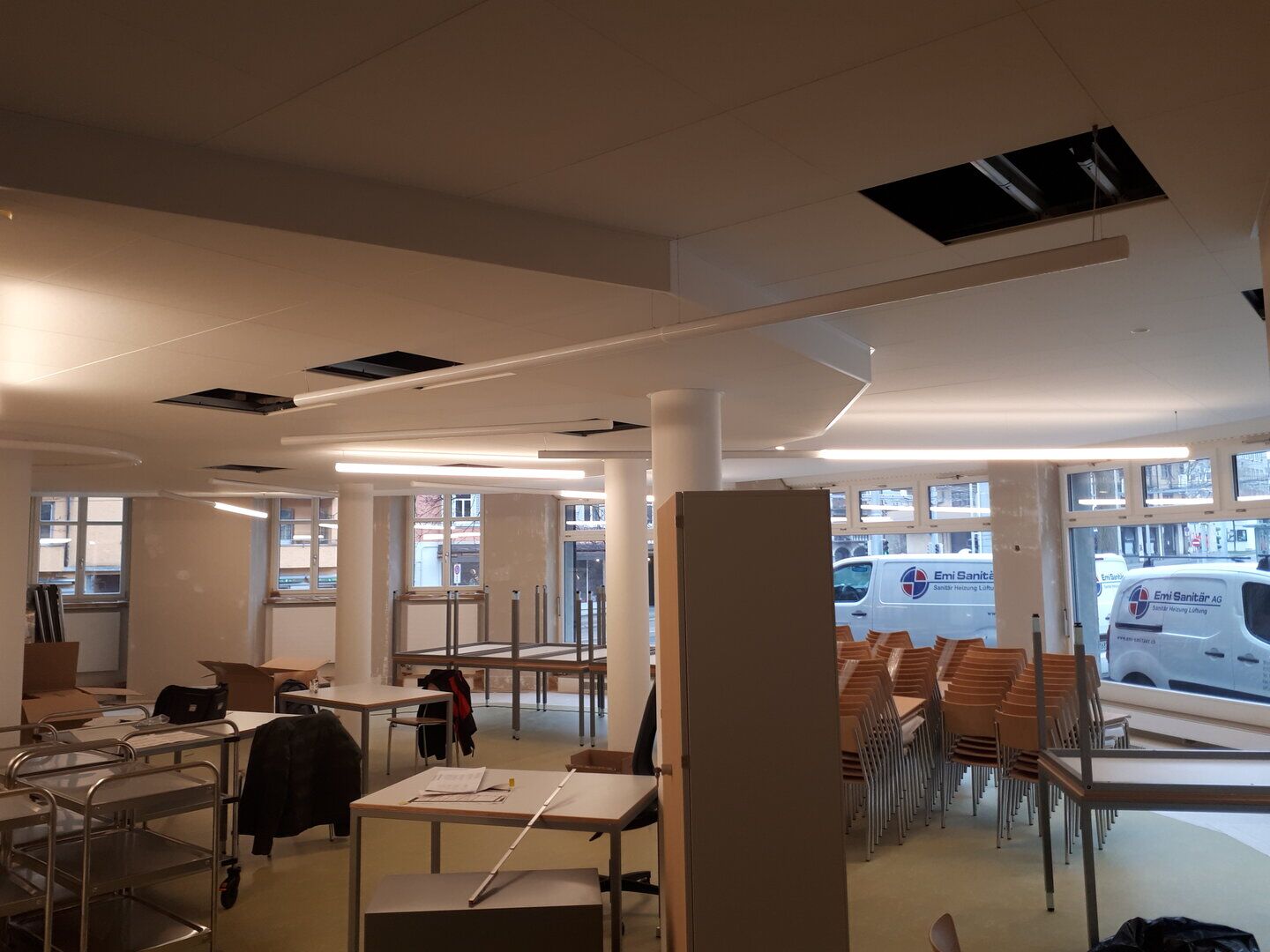

Das Gebäude befindet sich am Schaffhauserplatz in
Zürich und wurde im Laufe der Zeit bereits um- und angebaut. Im ersten
Geschoss, über dem runden Foyer mit seinen Stützen, wurden tragende Innenwände
teilweise abgerissen und versetzt. Weiter wurden im Liftbereich Änderungen
vorgenommen, wobei die angrenzenden Hourdis Decken zu sichern waren.

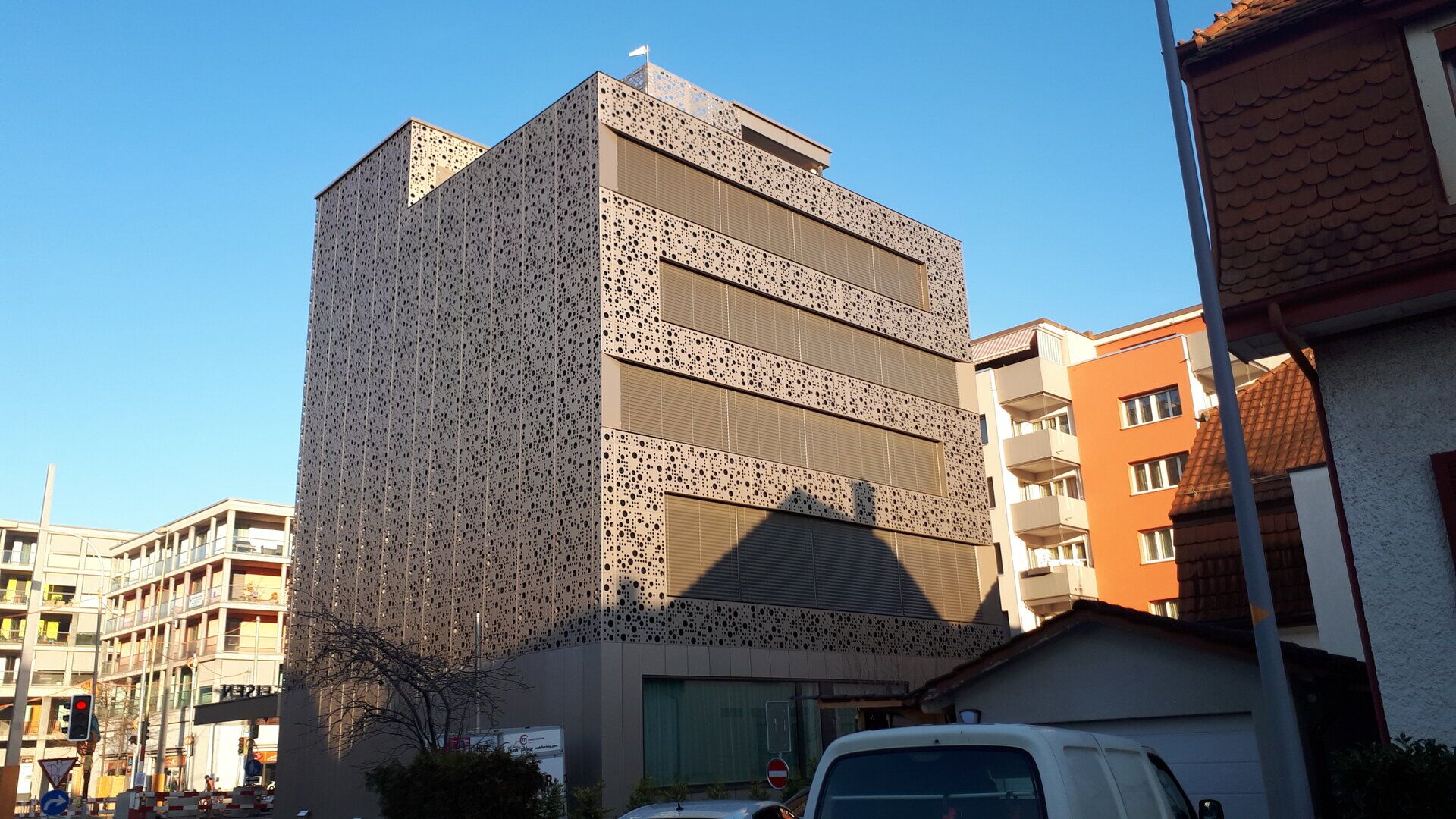

Umbau Raiffeisenbank in Dietikon

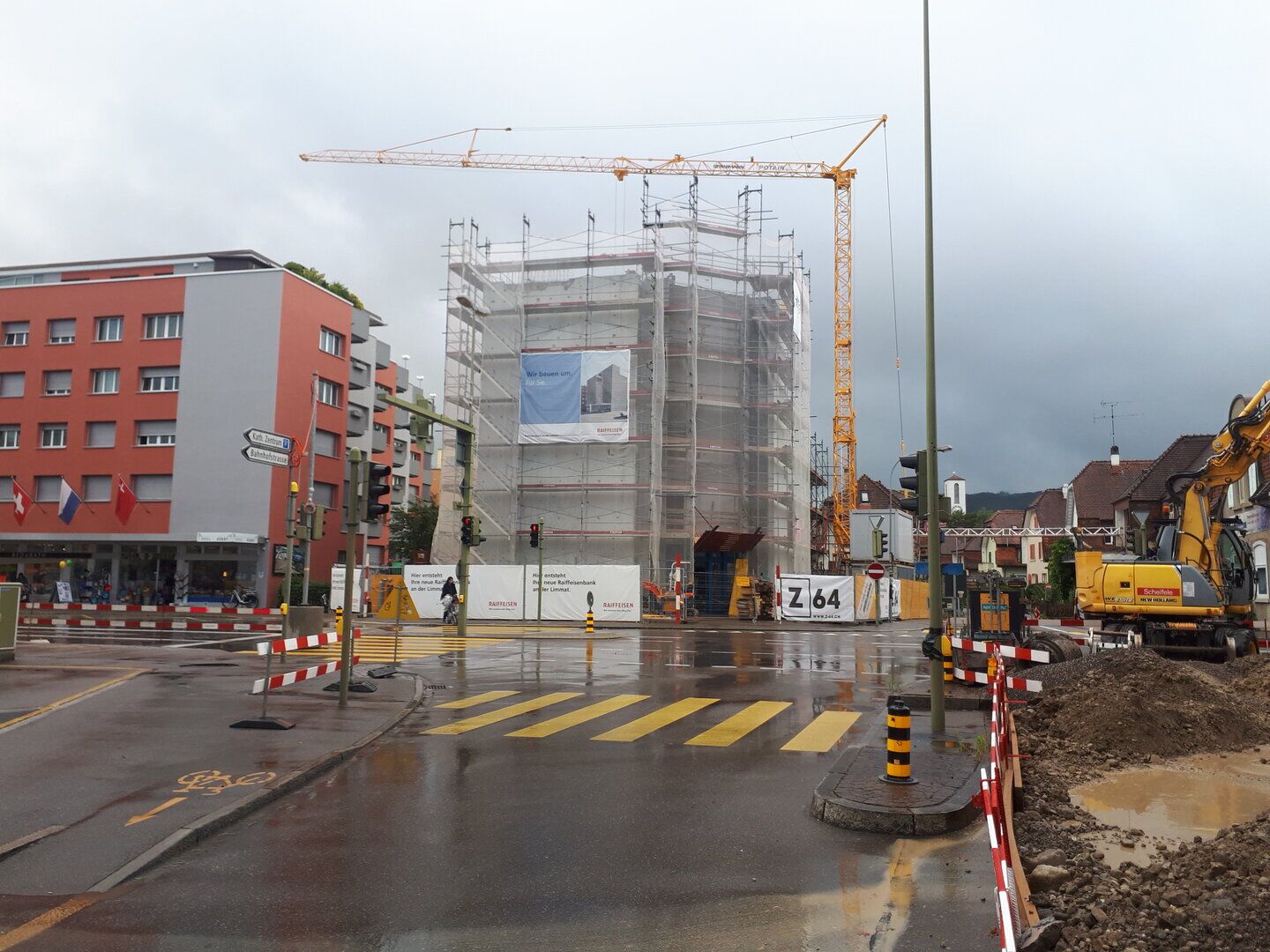

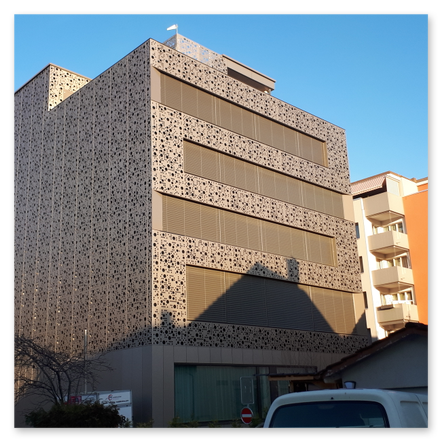

Ansicht an das Gebäude von aussen, komplett
eingerüstet. Teile des bestehenden Gebäudes wurden vom Attika bis in das UG
abgerissen. Dazu waren in jedem Geschoss Abspriessungen erforderlich. Man
sieht den Abbruch für den neuen Liftschacht, von oben betrachtet. Zuletzt Fotos
vom fertigen Bauwerk mit den gelochten Fassadenblechen.
Umbau mit Stützmauern in Windisch
Zuerst wurden massive Stützmauern um das bestehende Haus erstellt, sowie der seitliche Anbau. Dann wurde das Haus innen umgebaut und ein neues, höheres Dach erstelt.
Stützmauer in Fislisbach
Eine etwa 100 Meter lange Stützmauer. Die oben liegende Waldstrasse ist für schwere Transportfahrzeuge ausgelegt, entsprechend musste die Stützmauer dimensioniert werden. Der Stützmauerfuss musste aus Platzgründen vor der Mauer erstellt werden.

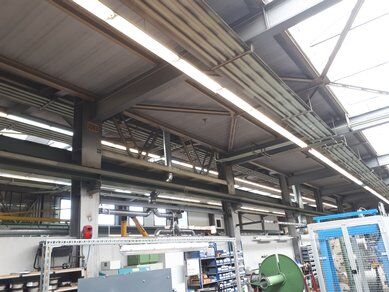

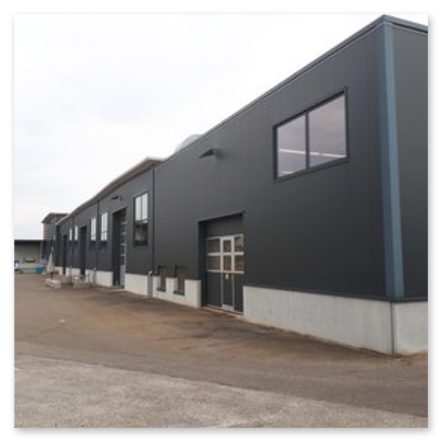

Neue statische Berechnung Industriehalle in Birr
Die grosse Halle der Firma Brugg Lifting AG wurde 1956 erstellt, dann 1959 und 1967 erweitert. Im Rahmen einer Umplanung der Produktion konnte keine statische Berechnung ausfindig gemacht werden. Aufgrund vorhandener Planunterlagen und örtlicher Besichtigungen wurde eine neue Berechnung erstellt.

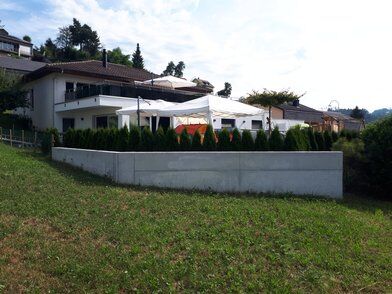

EFH in Wohlenschwil

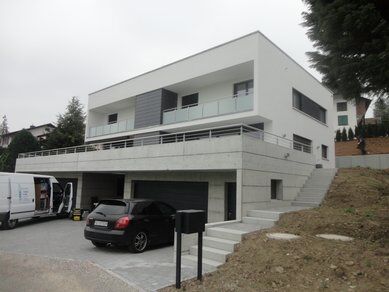

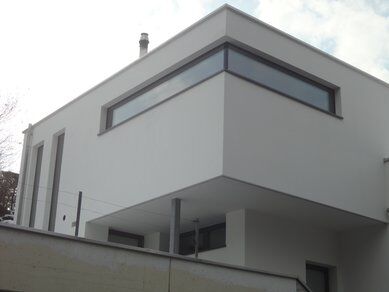

Grosses Einfamilienhaus mit vorgelagerter Stützmauer, Garage im Kellergeschoss und stützenloser Kragplatte.

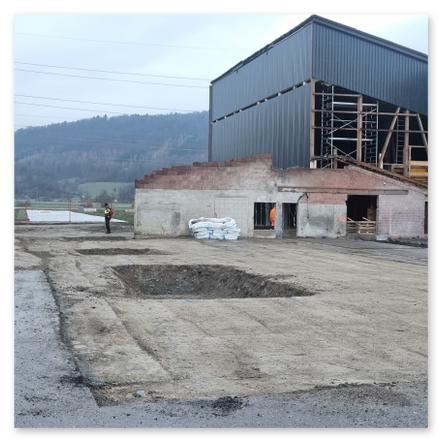

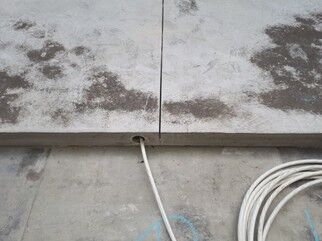

Monobetonplatte und Fundamente in Birr

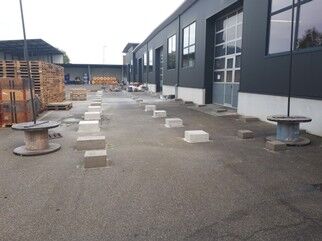

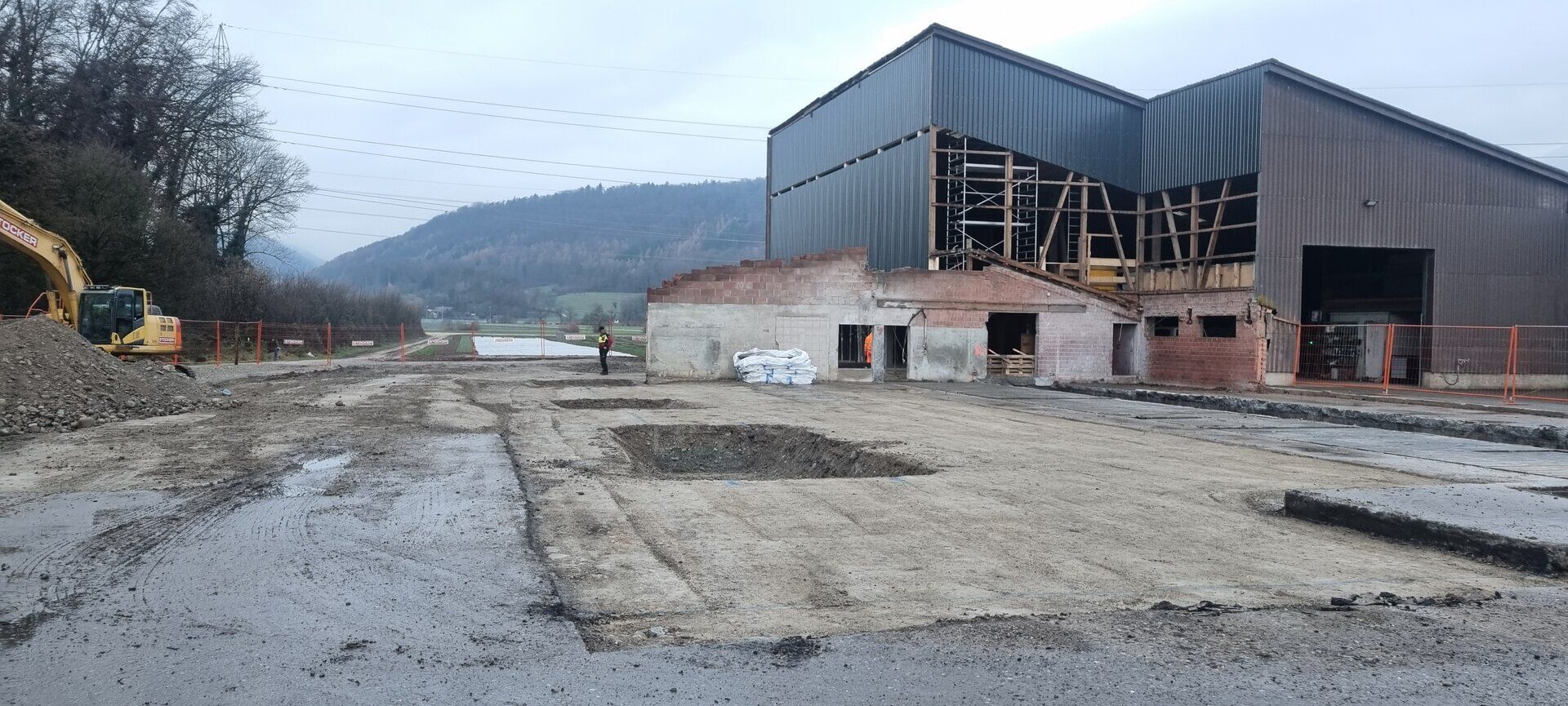

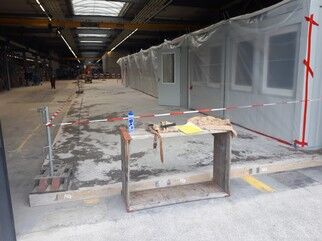

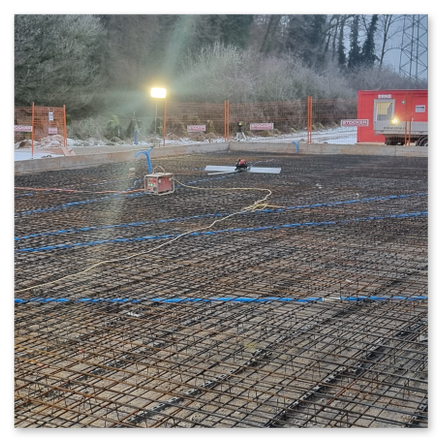

Die Brugg Lifting AG benötigt neue Bürocontainer in der Werkhalle und vor der Halle. In der Werkhalle wurde eine lange, netzbewehrte Monobetonplatte erstellt, die mit Sollbruchfugen versehen wurde. Ausserhalb der Halle wurden Einzelfundamente zur Containerlagerung erstellt.

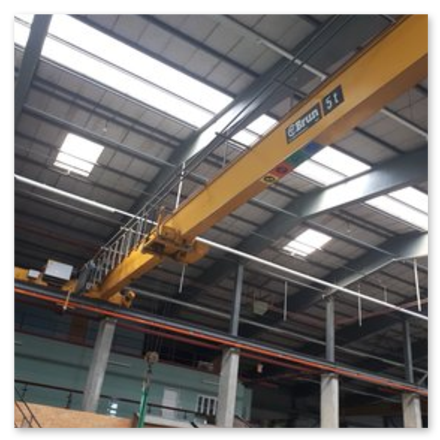

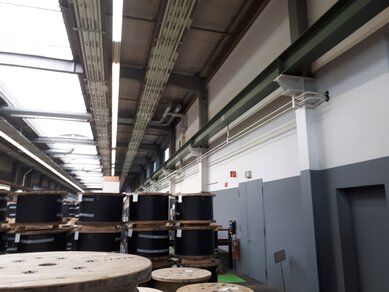

Kranbahn einer Industriehalle in Pratteln

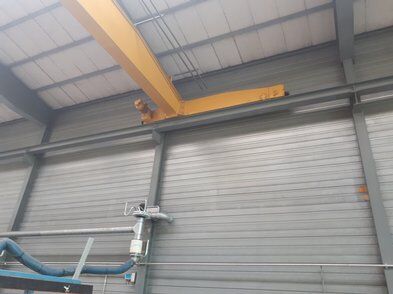

In eine bestehende Montagehalle wird ein zusätzlicher Kran eingebaut, der schwerer als der heutige ist und andere Radabstände hat. Deshalb mussten die Kranbahnschienen, die Konsolen und die Hallenstützen überprüft werden.
MFH in Fislisbach

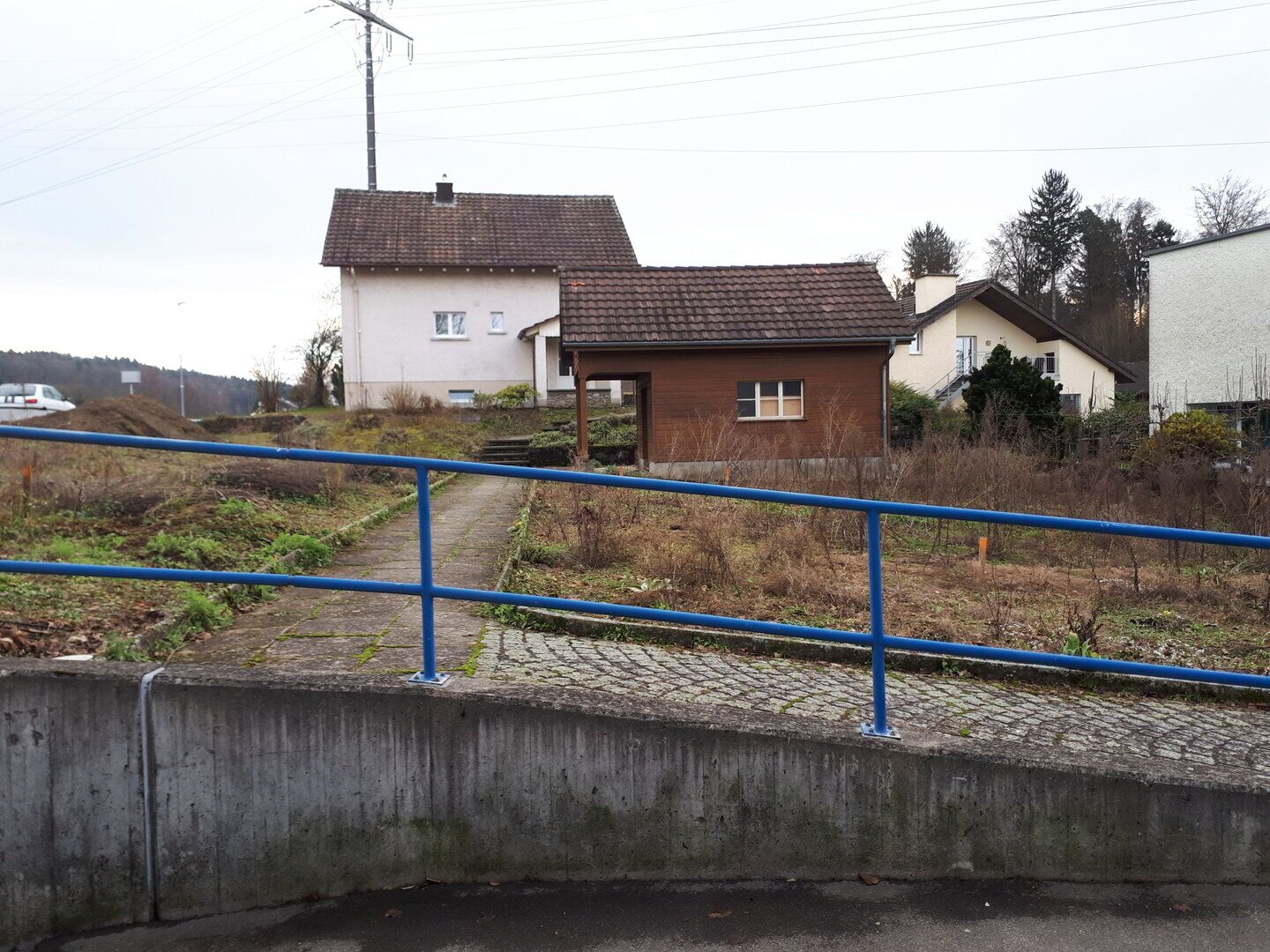

Das Grundstück vor Baubeginn. Erstaunlich ist die gute

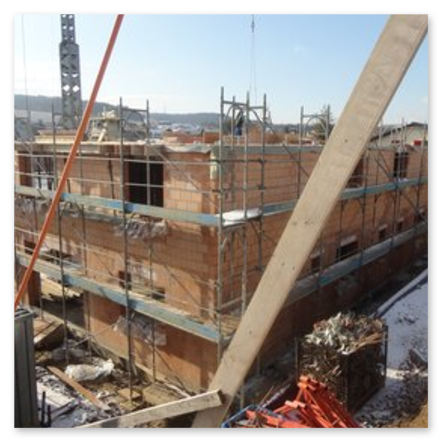

Raumnutzung durch den Architekten. Dann das Gebäude im Rohbau und im weiteren
das fertig erstellete Bauwerk.
Anbau in Unterkulm

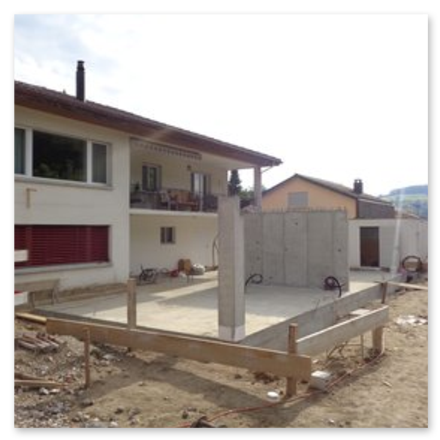

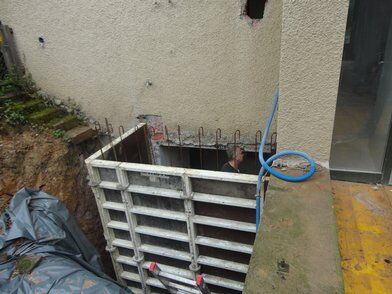

An ein bestehendes Einfamilienhaus wurde ein einstöckiger Anbau mit Betondecke erstellt. Die bestehende Garage musste unterfangen werden.
Umbau in Fislisbach

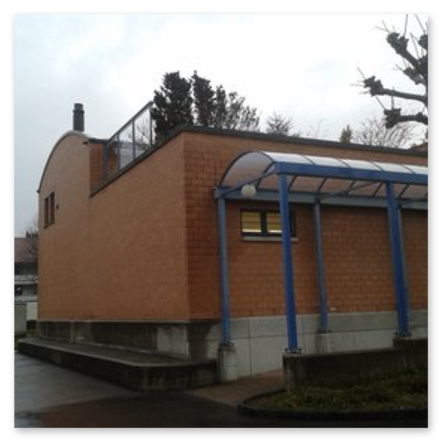

Die Behindertenstiftung "ARWO" baute ein "Genuss Atelier" in Fislisbach. Im Vorraum musste eine längere tragende Wand entfernt werden. Oberhalb vom Vorraum befindet sich ein weiteres Stockwerk, der lange Ersatzträger in Stahlbau musste entsprechend massiv dimensioniert werden.

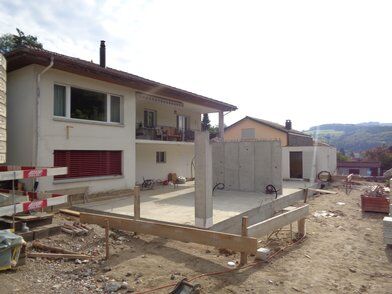

An- und Umbau in Tägerig

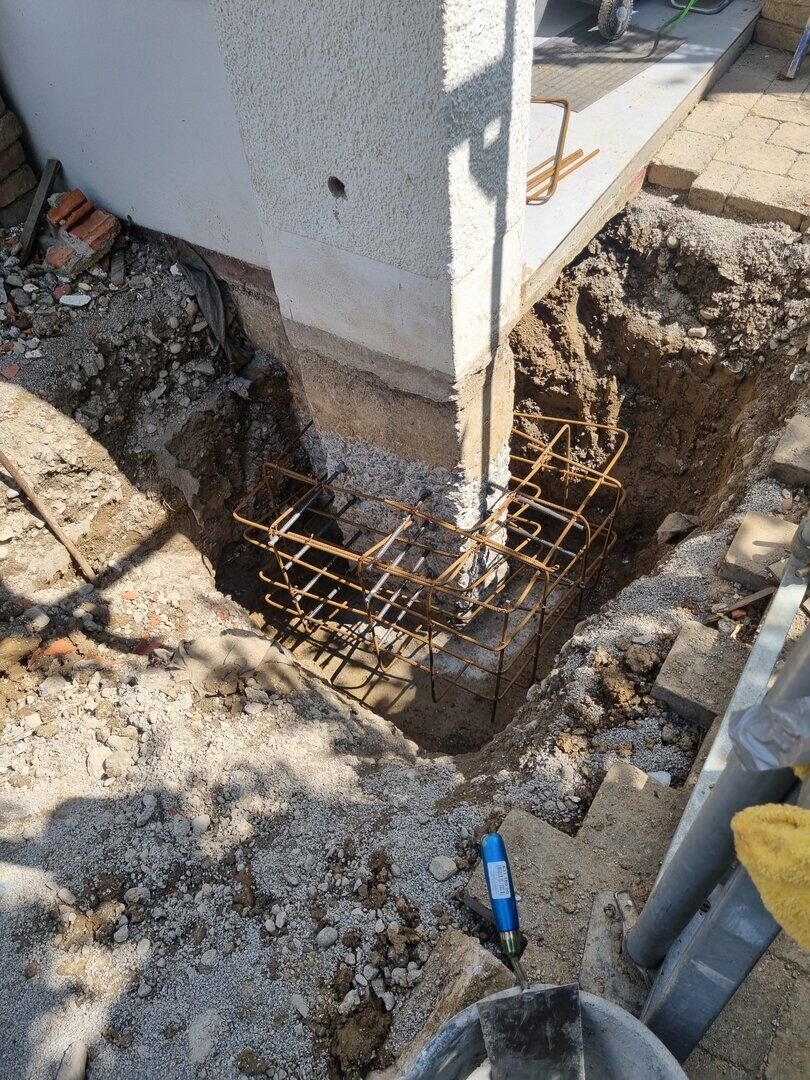

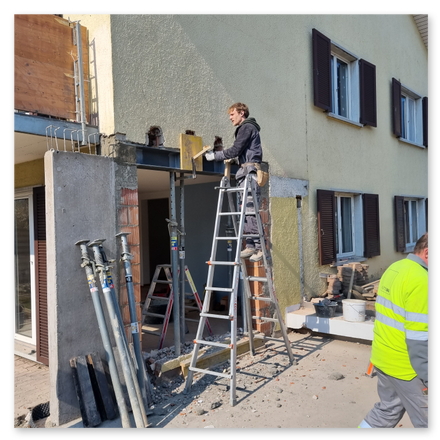

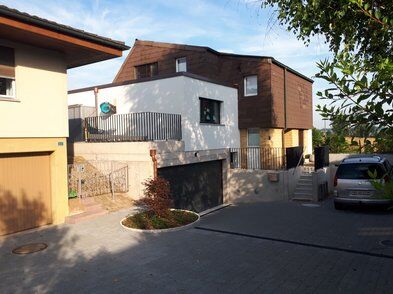

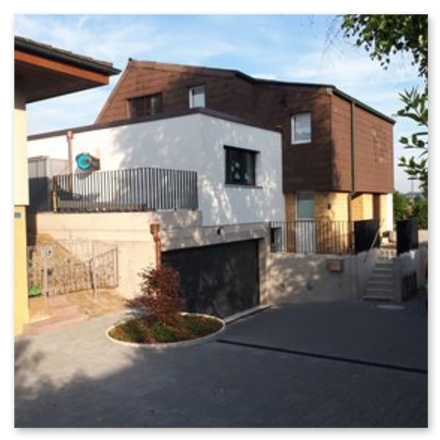

An das bestehende Gebäude wurde eine Garage mit darüberliegendem Wohnraum erstellt. Das bestehende Haus musste lokal unterfangen werden. Im Erdgeschoss, beim Durchgang zum bestehenden Haus, wurde ein langer Stahlträger mit Stützen eingebaut. Im Haus selber wurde eine tragende Wand entfernt und durch eine neue Betonwand mit Ersatzträger in Stahl ersetzt.
MFH in Möriken
Das Mehrfamilienhaus zeichnet sich durch hohe Mauern im Obergeschoss aus. Die der Vorderseite des Hauses mit grossen Öffnungen wurde deshalb ganz betoniert. Wände in Mauerwerk wurden bewehrt.
MFH in Wohlen

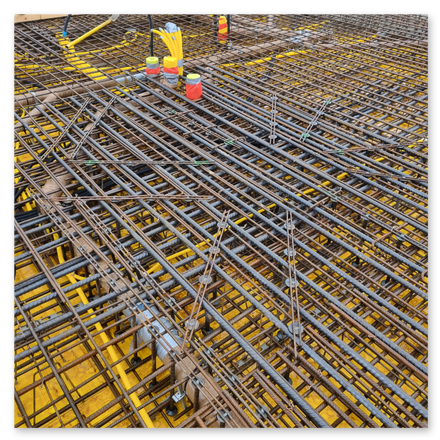

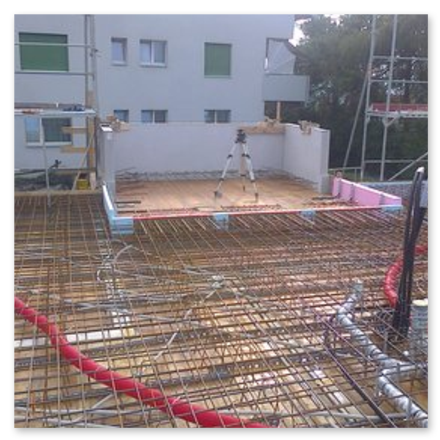

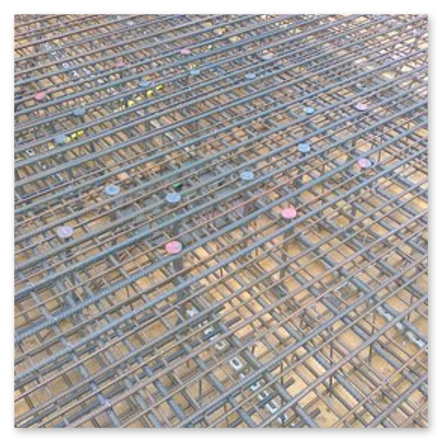

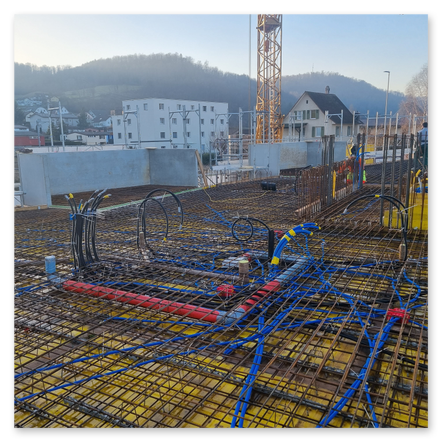

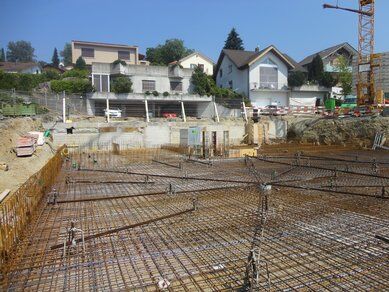

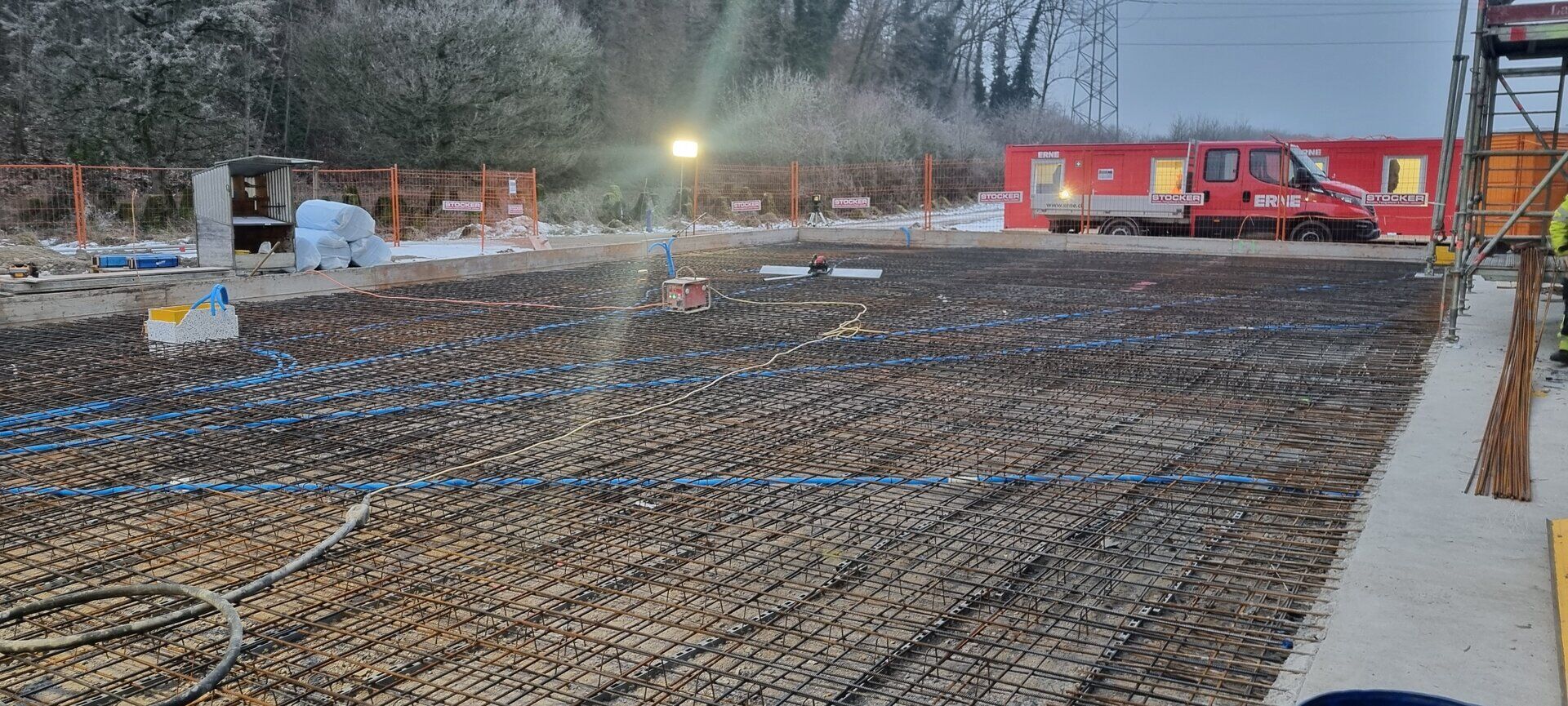

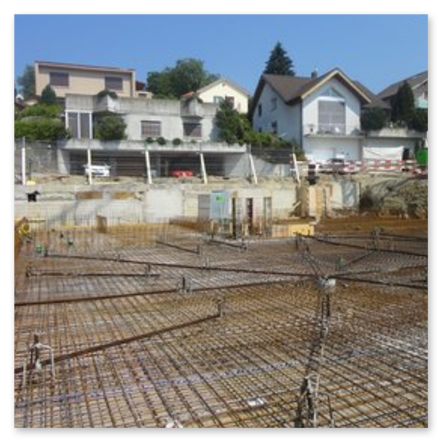

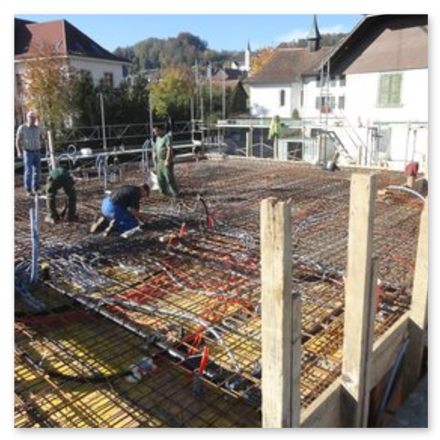

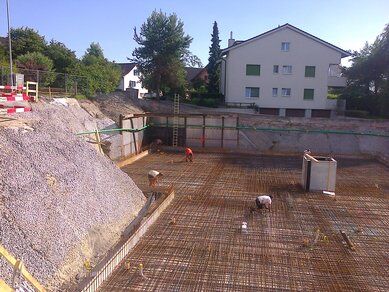

Die Bewehrung der Bodenplatte. Dann die Tiefgarage mit vier Betonelementstützen. Aussenfoto des Hauses im Rohbau. Die Giebelwandscheibe in Stahlbeton ausgeführt. Zuletzt das fertigerstellte Haus.
MFH in Waltenschwil

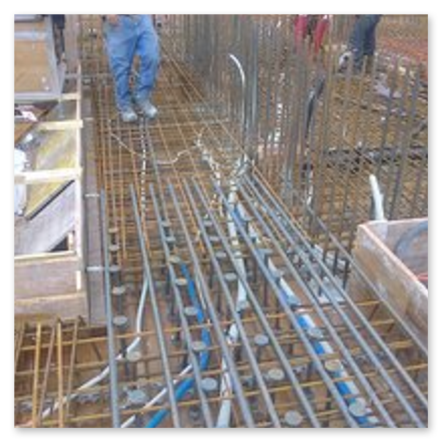

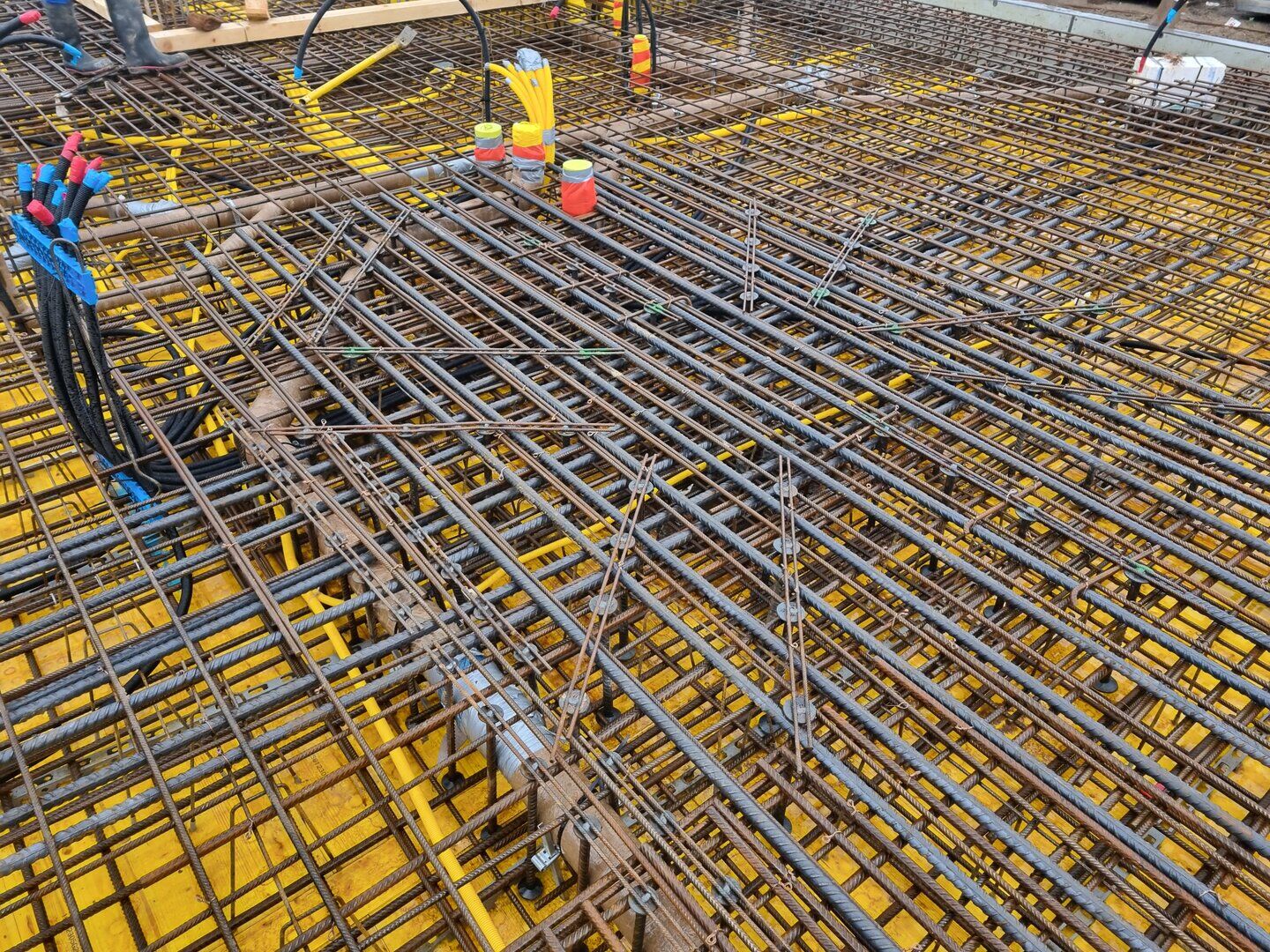

Da kein Wasser und gute Bodenverhältnisse vorlagen, konnte die hohe Baugrube steil abgeböscht werden. In der Tiefgarage wurden zwei Fertigelementstützen eingebaut und in der Decke UG wurden Durchstanzbewehrungen notwendig. Im weiteren wurde das EG, ein OG und das Dachgeschoss erstellt.
MFH in Hedingen

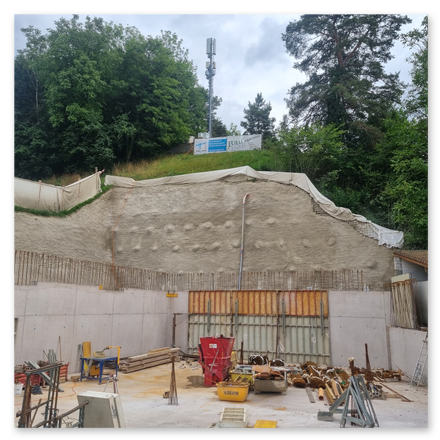

In der hinteren Ecke der Baugrube musste eine Rühlwand eingebaut werden. Die Brüstungen der Balkone wurden aus Betonelementen hergestellt. Ein grosser Teil des Hauses liegt direkt über der Tiefgarage. In der Tiefgarage wurden vier Fertigelementstützen eingebaut. Speziell an den Balkonen ist die grosse, weit über die Stahlstützen hinausgehende, Auskragung. Im weiteren wurde ein EG, ein OG und ein Attikageschoss erstellt.
Umbau in Ehrendingen
Tragende Wände mussten entfernt werden und Stahlträger wurden eingebaut, bzw. die Decke mit Kohlefaserlamellen verstärkt. Der geringe Erdbebenwiderstand des Hauses wurde massiv erhöht, dies durch den Einbau eines Stahlbetonwinkels im Zentrum des Hauses, der von der Kellerbodenplatte bis zur Decke EG reicht. Zur Abtragung der Treppenlasten wurden unterhalb und oberhalb der Decke EG geklebte Stahllamellen angebracht, die durch gebohrte Schubbolzen miteinander verbunden sind. Ausserhalb des Hauses wurde ein Anbau zur Treppenhausvergrösserung erstellt.
DEFH mit Carport in Niederrrohrdorf

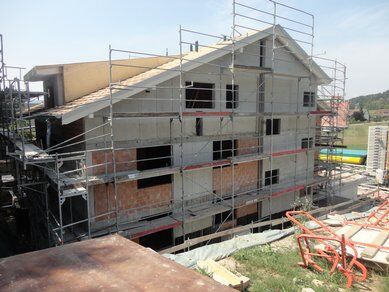

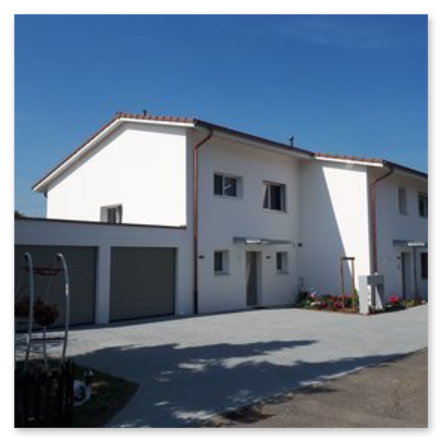

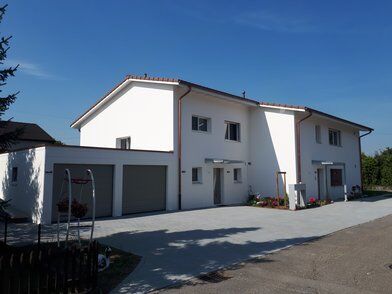

Das Doppelhaus mit UG, EG samt Balkon, OG und Dachgeschoss. Nebenan ein Carprot mit einem Unterstand. Da das Objekt in einem Hang liegt, musste der Stabilität besondere Aufmerksamkeit geschenkt werden.

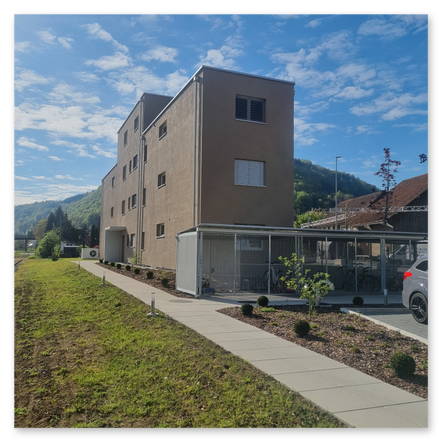

MFH in Würenlingen

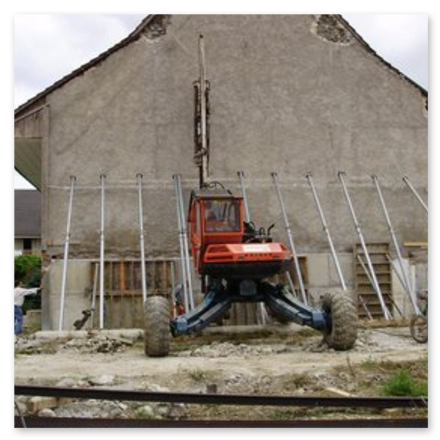

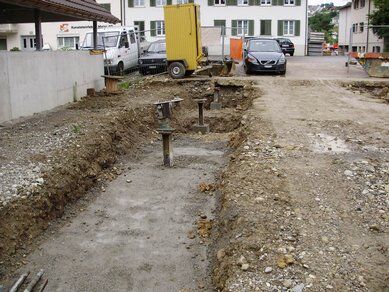

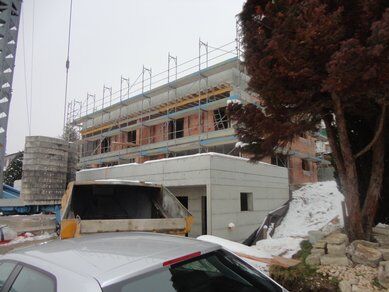

Da schlechte Bodenverhältnisse vorlagen, wurde das Haus auf Injektionsrammpfählen fundiert. Die freistehende Fassade wurde gesichert. Ein etappenweises Vorgehen bei der Erstellung des Fundamentriegels vom MFH war notwendig.

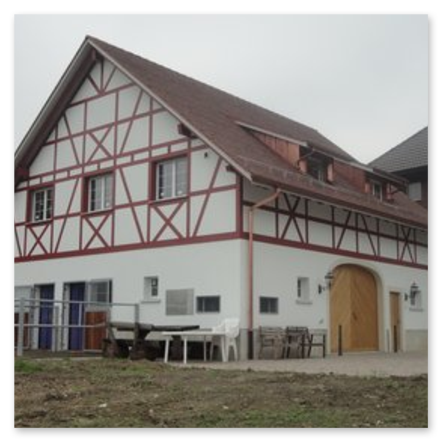

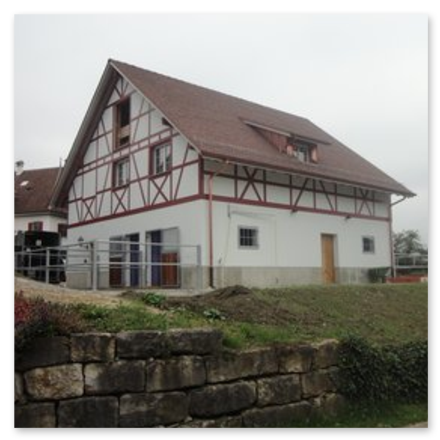

Pferdestall und Wohnhaus in Schneisingen

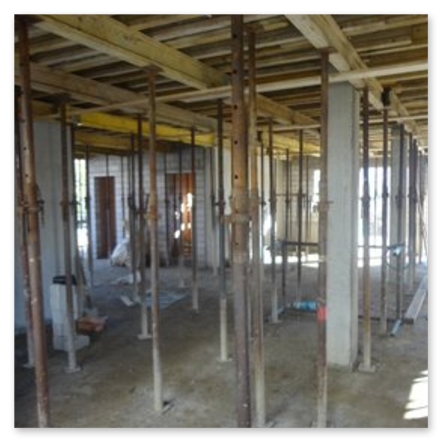

Perspektivischer Blick auf das EG (Pferdestall) im Rohbau. Die eingeschalte Decke EG mit Bewehrung kurz vor dem Betonieren. Dann die Decke EG von innen, mit den Stahlbetonstützen und den KS-Mauern. Zuletzt das vollendete Bauwerk.
DEFH in Lengnau
Seitliche Blicke von oben auf das im Rohbau fertig erstellte Untergeschoss. Über der Decke UG die Wandscheiben EG aus Stahlbeton (Erdbeben). Im Vordergrund die steile Böschung. Dann der gemauerte Rohbau und perspektivische Blicke an das vollendete Bauwerk.
Stützmauer in Birmenstorf

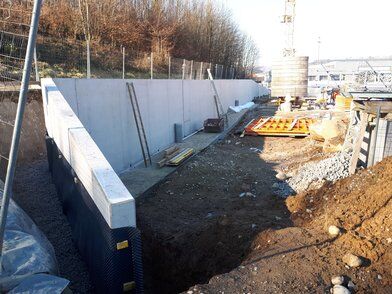

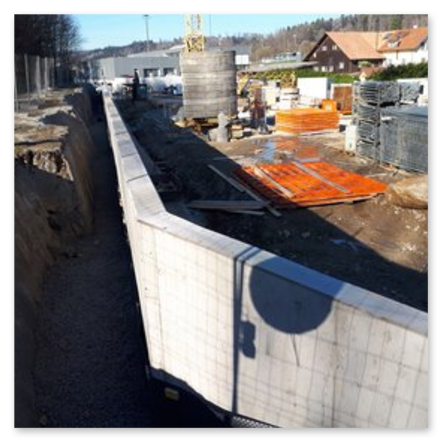

Da die Gartenböschung aufgefüllt werden soll, muss die bestehende Stützmauer zum unteren Nachbarn ergänzt werden. Dies erfolgte durch eine hinter der bestehenden Mauer betonierte Gewichtsstützmauer. Bilder: Der Aushub vor dem Betonieren der 1. Etappe. Der lange Ausleger der Betonpumpe ragt über das Haus. Im Vordergrund die Gartenböschung. Der frisch eingebrachte und sich selbst verdichtende Pumpbeton der 1. Etappe. Die vollendete Stützmauer mit der Steinverkleidung.
Anbau in Hermetschwil-Staffeln
Der schmale Anbau kommt zwischen die bestehenden Garagen zu liegen. Links musste er auf die Decke der Autogarage abgestützt werden, die im Inneren mittels einer Stahlkonstruktion verstärkt werden musste. Rechts liegt die Werkstatt, wobei sich der Anbau dort nicht abstützt.
EFH mit Garagen in Schöfflisdorf
Blick von unten: Die Tiefgaragen mit der rechts angrenzenden Stützmauer. Über den Garagen das EFH. Blick von oben: Vorne eine gemauerte Garage, dahinter das EFH.
Wasserwirbelkraftwerk in Schöftland

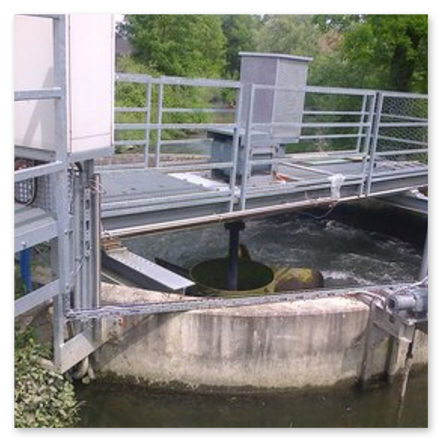

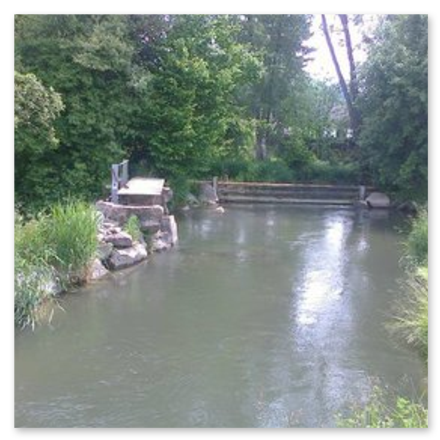

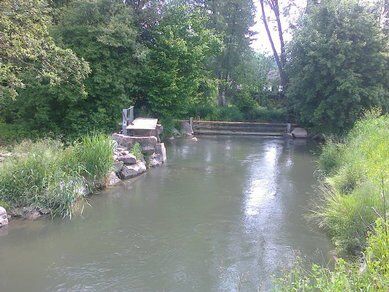

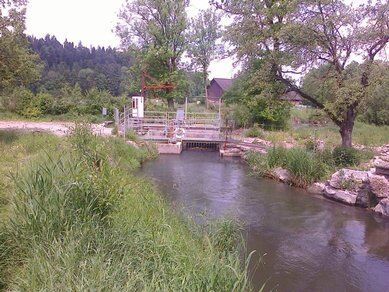

Die Einlaufsperre von der Suhre in den Einlaufkanal. Links die Hochwasserentlastungsschütze. Blick vom Einlaufkanal zum Kraftwerk mit dem Einlaufrechen. Im Vordergrund die Fischschleuse, dahinter das Wirbelbecken mit der Stahl- und Maschinenkonstruktion. Der Auslaufkanal bringt das Wasser zurück in die Suhre.
Im weiteren sind in vielen Bereichen des konstruktiven Ingenieurbaues Berufserfahrungen vorhanden:
- Besuch verschiedener Dynamik Vorlesungen an der ETH Zürich
- Tagbautunnel: BEBO-System
- Berechnungen unbewehrter Gewölbe im Tunnel- und Brückenbau
- Zivilschutzbauten, Mitarbeit der neuen technischen Weisungen nach SIA 162
- MFH Freudenberg in Zürich: Baugrube, An-und Umbau mit Tiefgarage
- EWZ: Unterwerk Zeughaus in Zürich
- Stadt Zürich: Pfeilerverstärkungen der Duttweilerbrücke mittels Stahllamellen und Schubbolzen
- Stadt Zürich: Zustandserfassung und statische Analyse der Uto Brücke
- SBB: Duchmesserlinie Zürich-Thalwil, Variantenstudium der Brücken im Seebahneinschnitt
- Hotel Storchen in Zürich: Neue vorgespannte Balkonkonstruktion
- Kanton Aargau: Ausschreibung Um- und Neubau der Baregg-Autobahnbrücken
- Kanton Aargau: Sanierung des Fahrbahnüberganges Bareggbrücke
- Umbau der NAB in Brugg: Stahlbau, Holorib Deckenbleche, Leichtbeton, diverse Strukturverstärkungen
- SBB: Diverse Sanierungen von Stützmauern und Böschungen
- Tagbautunnel: BEBO-System
- Berechnungen unbewehrter Gewölbe im Tunnel- und Brückenbau
- Zivilschutzbauten, Mitarbeit der neuen technischen Weisungen nach SIA 162
- MFH Freudenberg in Zürich: Baugrube, An-und Umbau mit Tiefgarage
- EWZ: Unterwerk Zeughaus in Zürich
- Stadt Zürich: Pfeilerverstärkungen der Duttweilerbrücke mittels Stahllamellen und Schubbolzen
- Stadt Zürich: Zustandserfassung und statische Analyse der Uto Brücke
- SBB: Duchmesserlinie Zürich-Thalwil, Variantenstudium der Brücken im Seebahneinschnitt
- Hotel Storchen in Zürich: Neue vorgespannte Balkonkonstruktion
- Kanton Aargau: Ausschreibung Um- und Neubau der Baregg-Autobahnbrücken
- Kanton Aargau: Sanierung des Fahrbahnüberganges Bareggbrücke
- Umbau der NAB in Brugg: Stahlbau, Holorib Deckenbleche, Leichtbeton, diverse Strukturverstärkungen
- SBB: Diverse Sanierungen von Stützmauern und Böschungen
- SBB: Beurteilung und Genehmigung Bauten Dritter neben und unter dem Bahntrasse (Baugruben und Unterquerungen)
- SBB: Mikrotunnelling einer langen Kanalisationsleitung im Gleisbereich des Bahnhofes Zürich
